Följande bilder av den tyska enmansubåten Biber fotograferades på Deutches Technikmuseum i oktober 2012. Ytterligare fakta finns i en uppsjö på internet och jag väljer därför att inte publicera ytterligare uppgifter här. Kameran som användes var en liten kompaktkamera och det är en anledning till att jag kunde fotografera innanmätet då en större systemkamera aldrig kommit in genom de små lucköppningarna på skrovet. Bilderna på innanmätet togs alltså utan att jag såg vad jag siktade på. Dags att skaffa den där Bibern i 1/35 från Italeri?

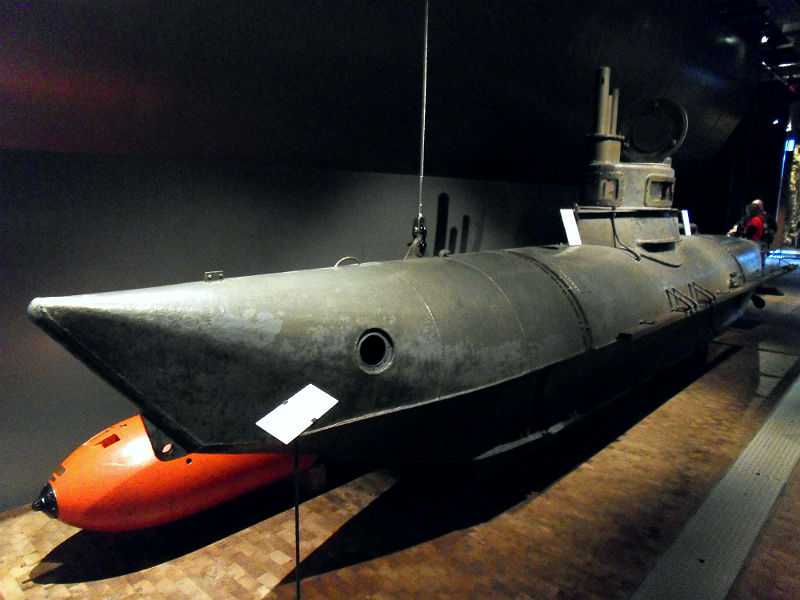

Fören och främre delen av torped.
Torn, framifrån. Sidoglaset har gått sönder.

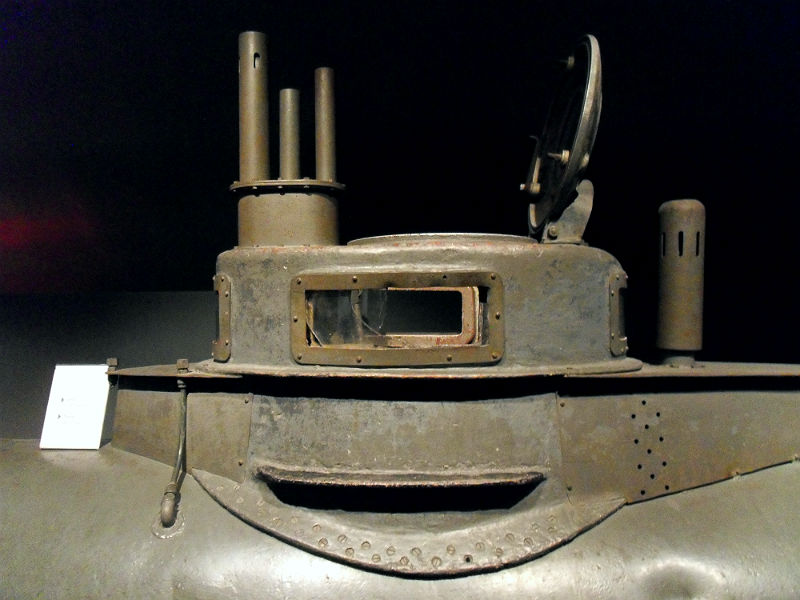

Torn, babordsidan. Det är förmodligen ett fotsteg som syns på tornsidan, mitt i bildens nedre del.

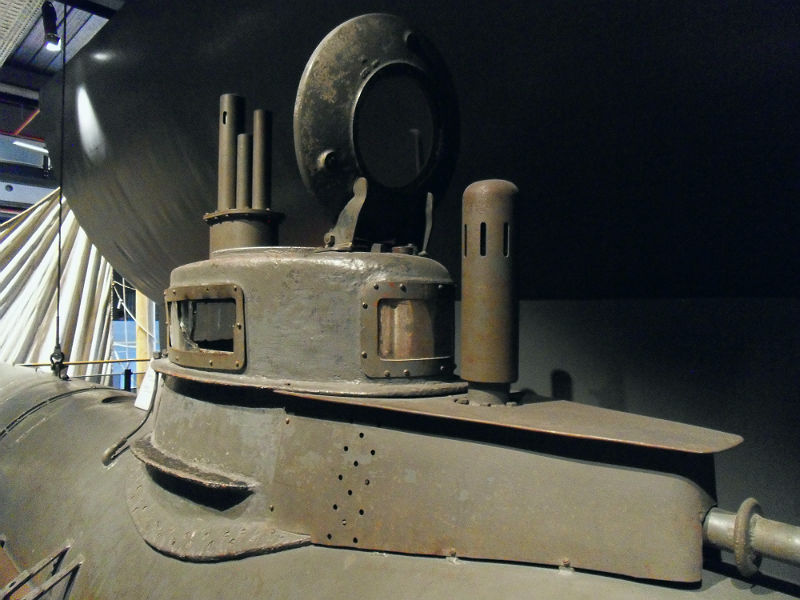

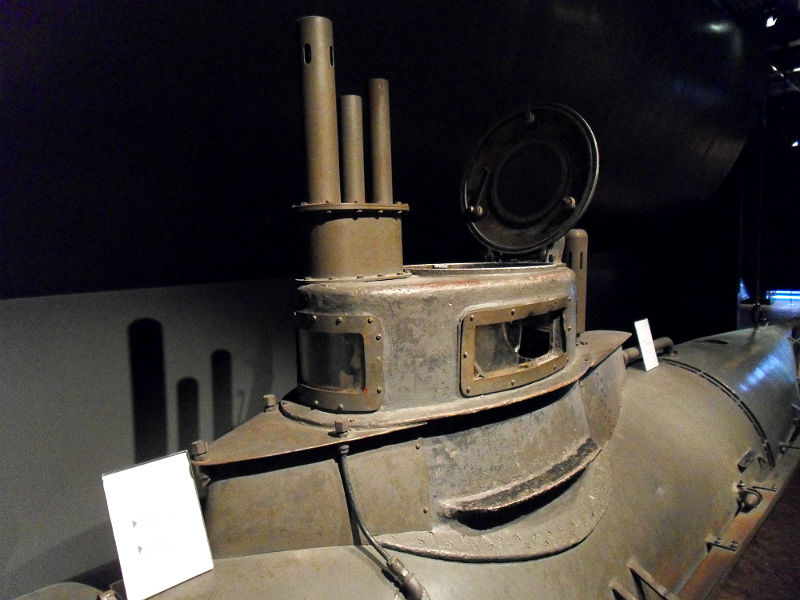

Torn, bakifrån. Glaset i tornluckan saknas.

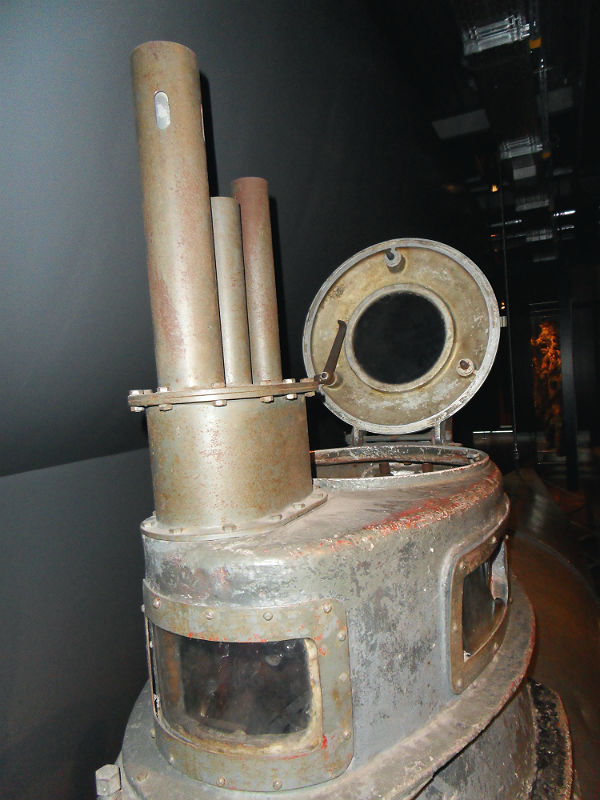

Tornets ovansida, sett från fören. Två av låsvreden saknas med största sannolikhet.

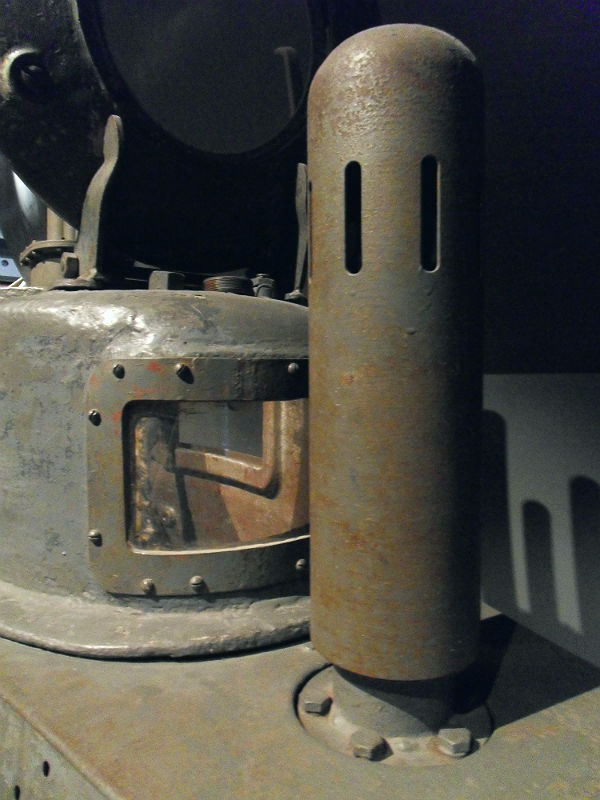

Torndetalj, sett akterifrån.

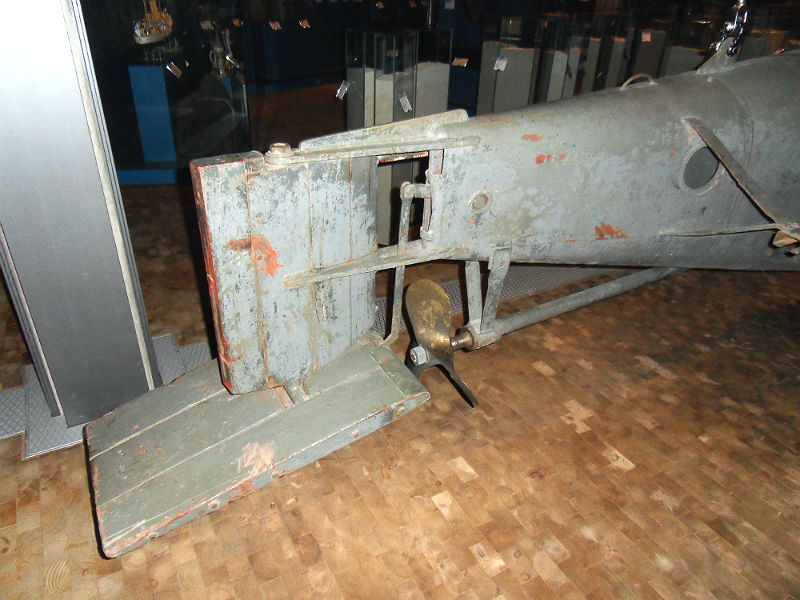

Sido- och djuproder av trä sett från styrbordsidan. Propelleraxel med V-stötta.

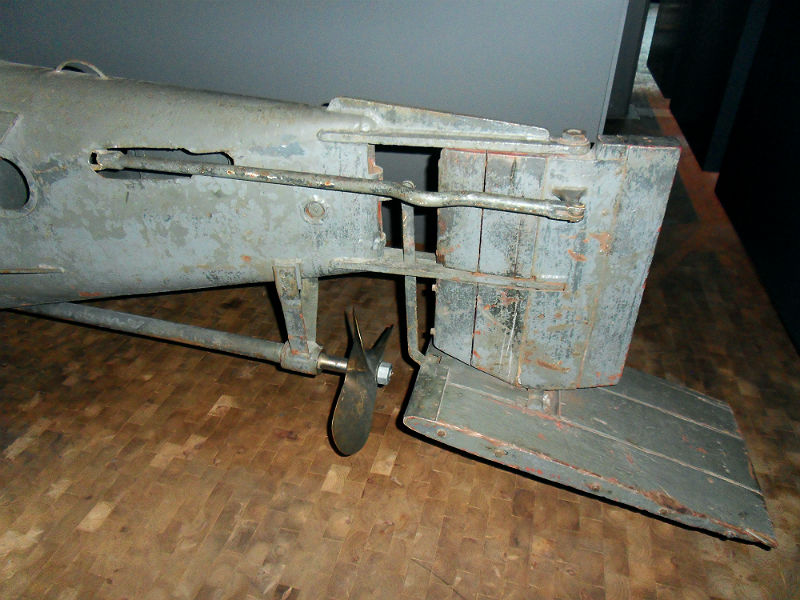

Aktern igen, babords sida. Länkarmar för kontroll av sido- och djuproder.

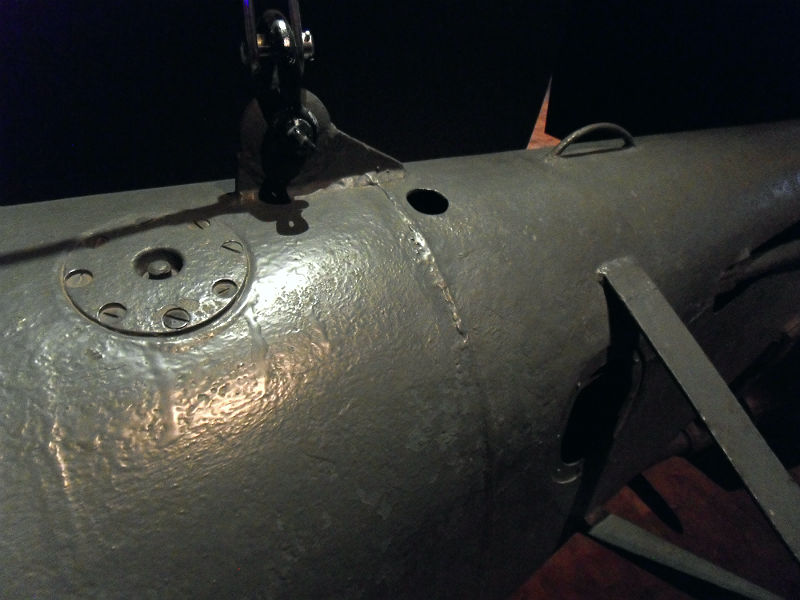

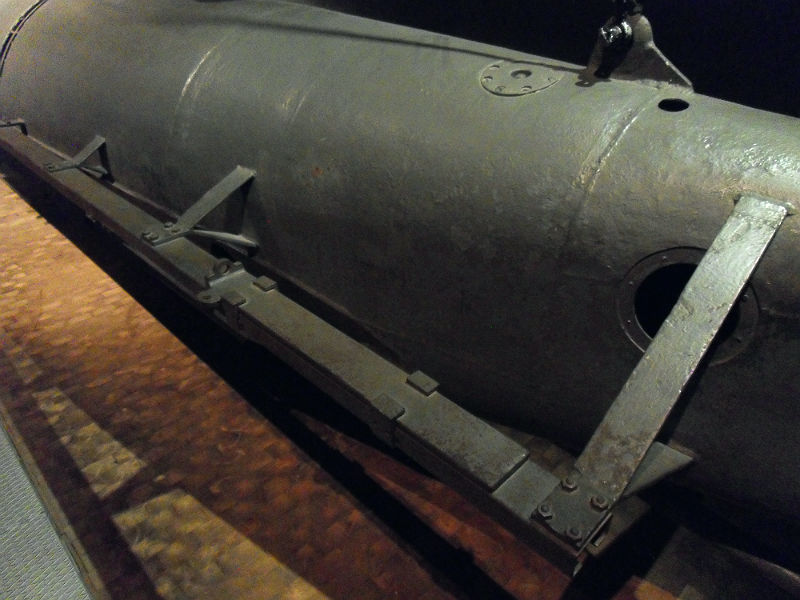

Babordssidans aktre stöd för torpeden, riktning föröver.
Samma stag som på bilden ovan syns nere till höger, bild tagen snett mot aktern. Handtag och lyftögla på ovansidan.

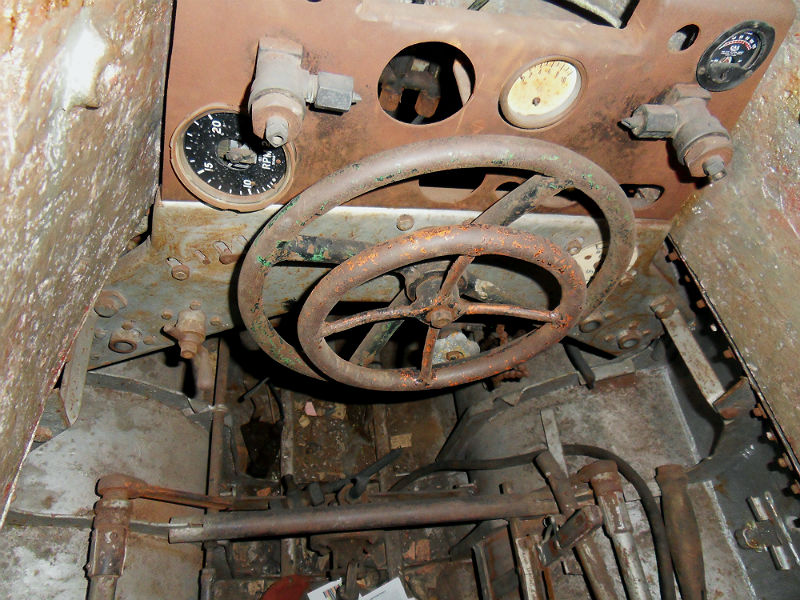

Tornets insida, instrumentpanel och manöverdon.

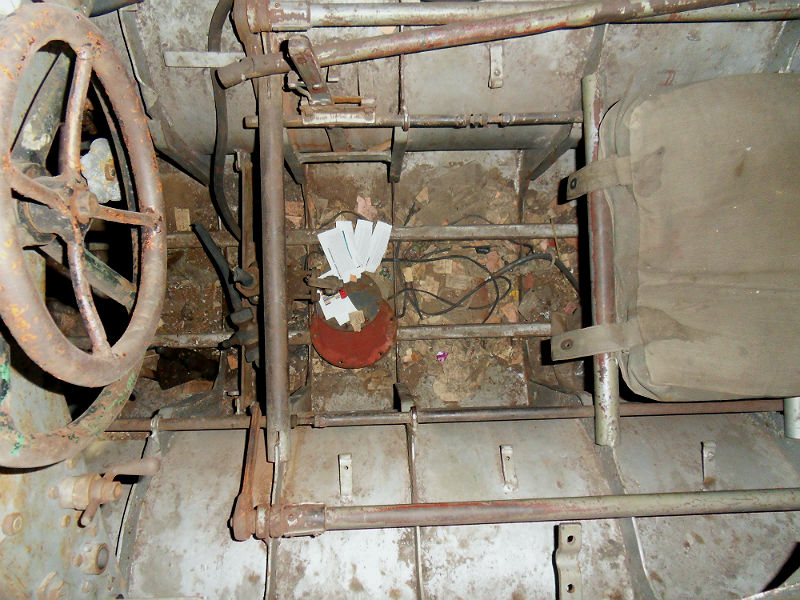

Tornets insida, sett rakt ned från luckan. Till vänster manöverdon, till höger förarens säte. På vardera sida om sittbrunnen syns urgröpningarna i skrovsidan där torpederna var fästade, horisontellt i bildens över- och underkant.

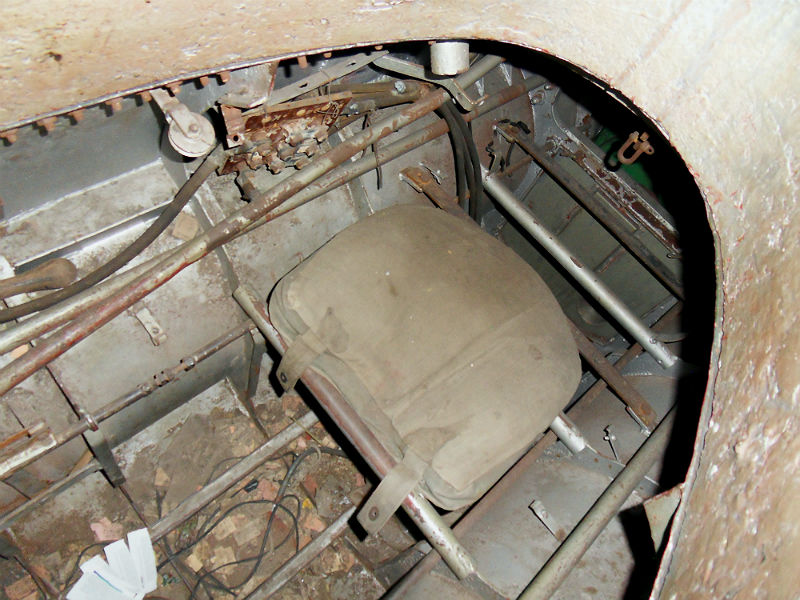

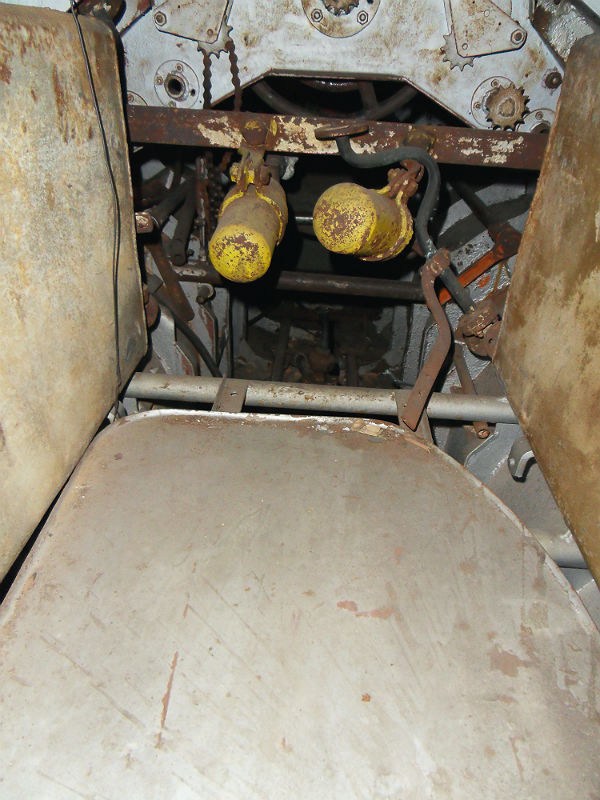

Tornets insida, förarens säte. En gnutta grönt syns av motorn till höger.

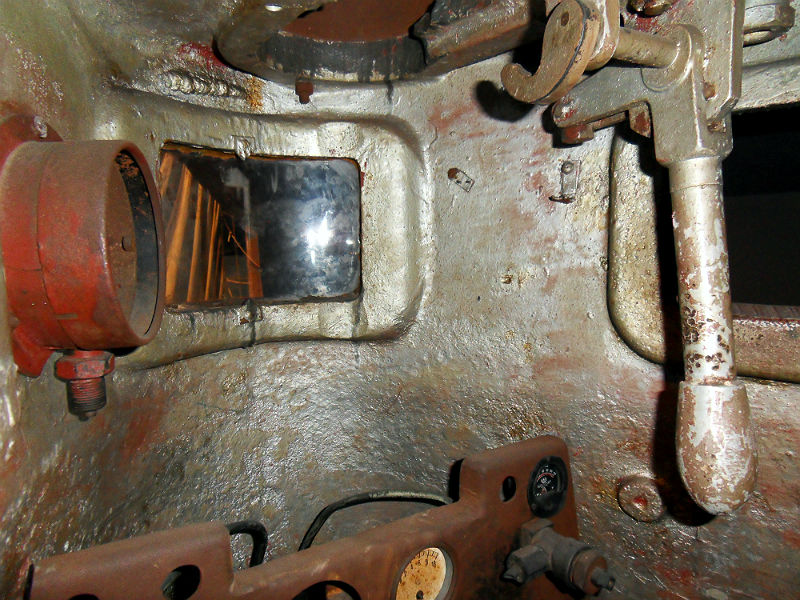

Tornets insida, spak med okänd funktion ses till höger (möjligtvis något reglage till periskop?). Övre delen av instrumentpanelen i nedre delen av bilden, separat instrument till vänster. I mitten och till vänster i bild syns fönster för sikt föröver respektive åt styrbord.

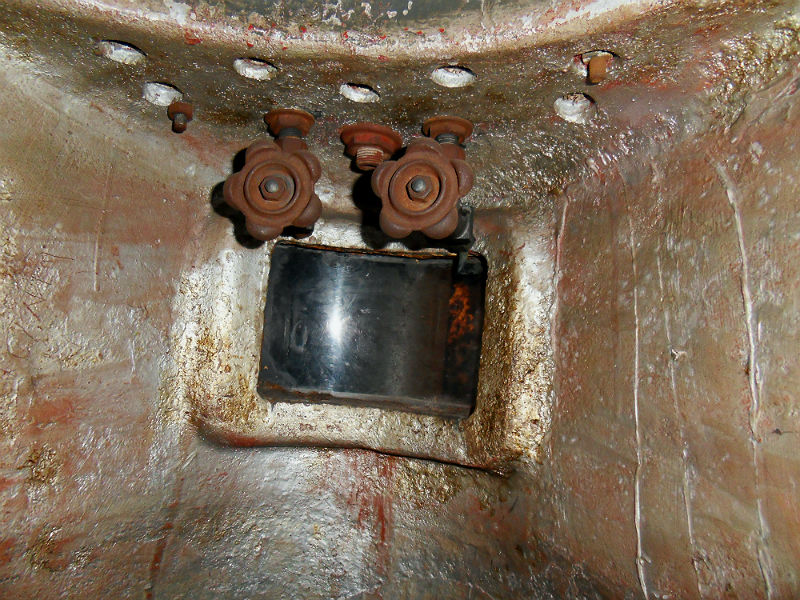

Tornets insida, ventiler i taket och fönster för sikt akteröver.

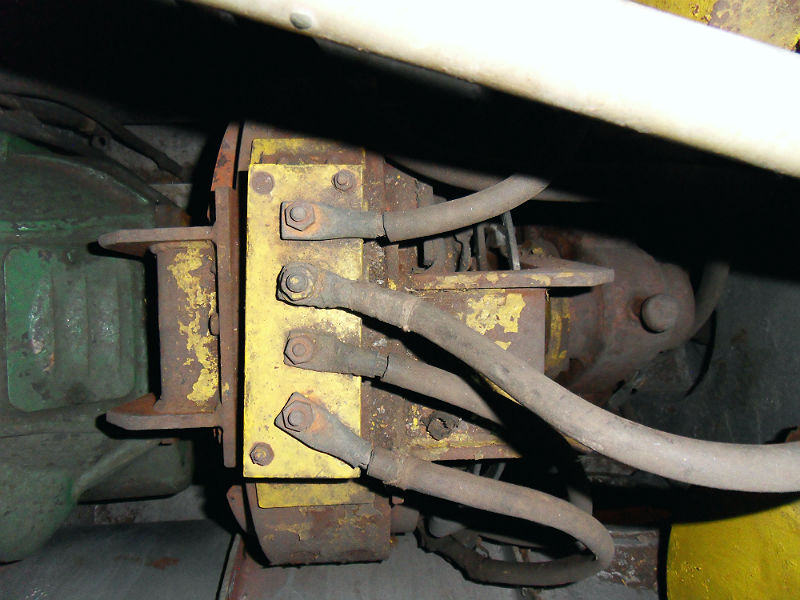

Ungefär mitt på den bakre sektionen fanns en mycket liten inspektionslucka som var öppen i skrovets överdel. Fotade man rakt ned så såg man kopplingen mellan motorn till vänster (mot fören) och kraftöverföringen till höger (mot aktern).

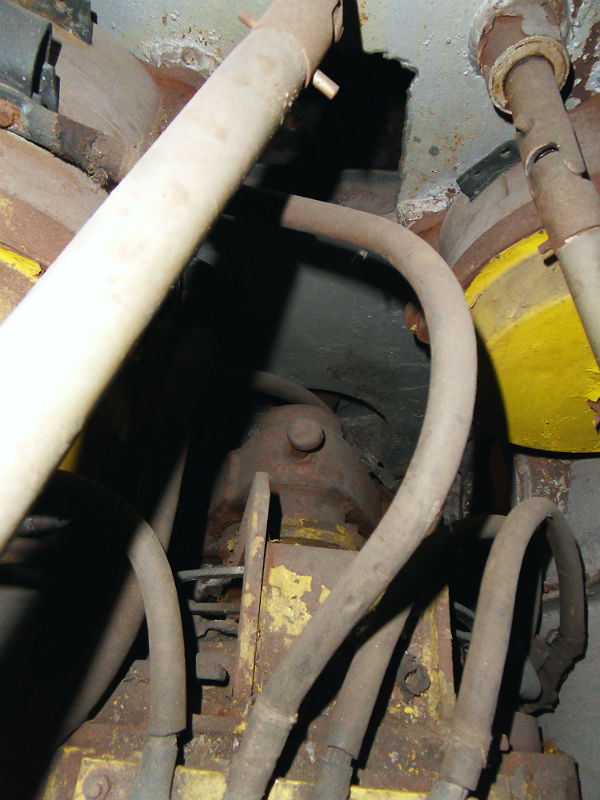

Vy från motorn, mot det aktre skottet.

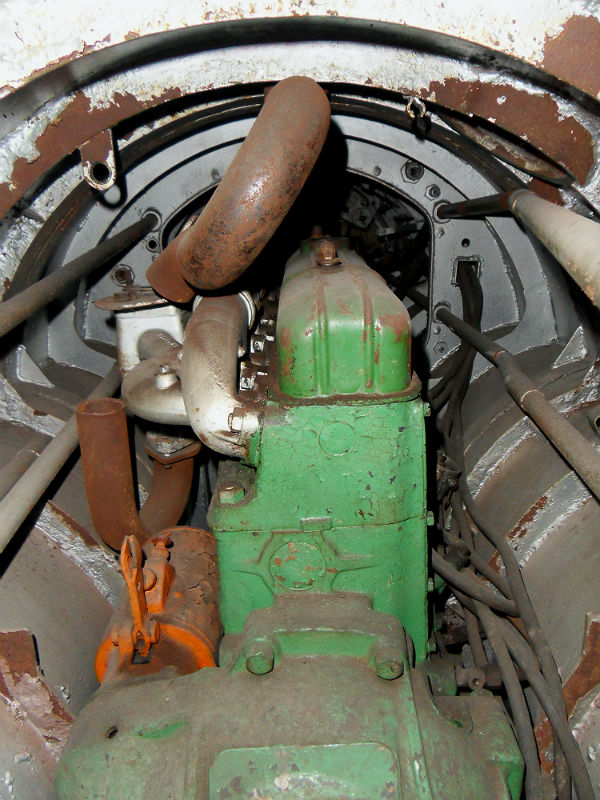

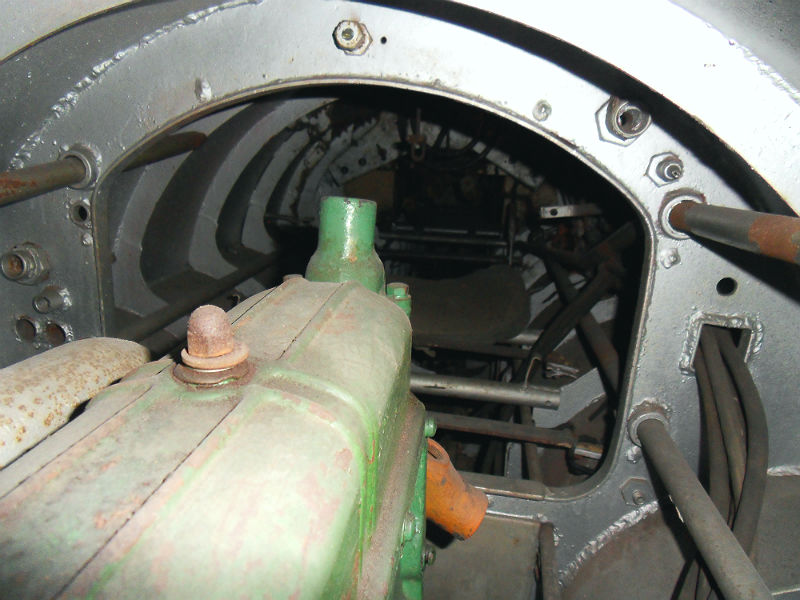

Vy föröver, över motorn, mot förarens sittplats som syns mitt i bild (lätt skålad).
Återigen motorn sedd bakifrån i riktning mot förarplatsen.
Aningens osäker på vilken del detta är men det borde vara längst akterut i skrovet. Minnesbilden är att det var helt tomt på saker där.

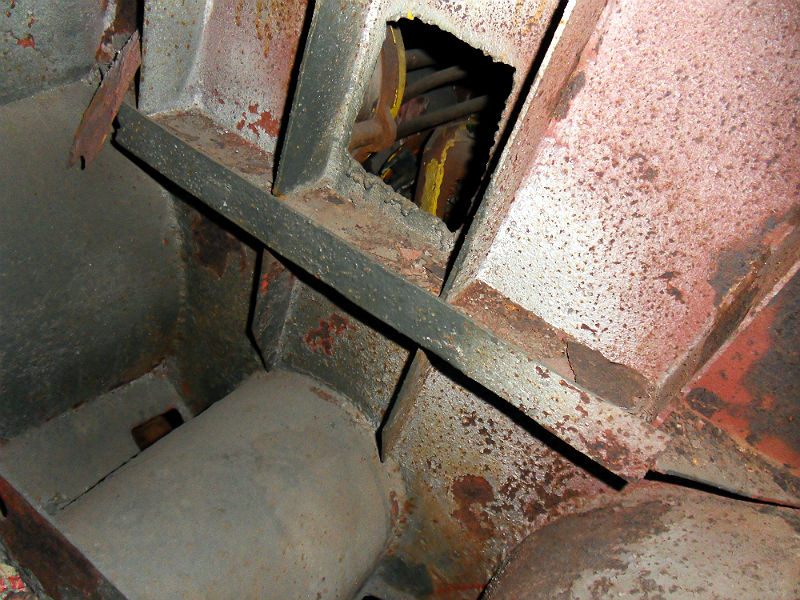

Överst i bild syns baksidan på instrumentpanelen och manöverdonen, bilden tagen i utrymmet framför föraren.

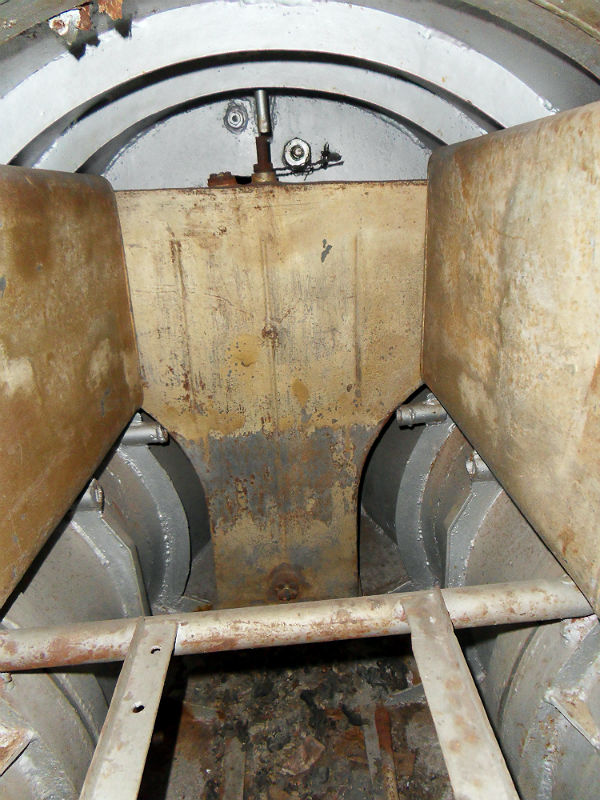

Bilden tagen i det främre utrymmet, i riktning föröver. Urgröpningarna för torpederna i skrovet syns nere till vänster och höger.
