Flygplan 35 Draken Kännetecken, versioner...

Inlägg av jfall » 18 nov 2013, 12:29

Här kommer info om SAAB 35 Draken. Skillnaderna beskrivna är de som är annorlunda med de olika versionerna jämfört med den F/J som erbjuds av Hasegawa.

Versionsinfo
J 35A:
  • - De första 59 J35A levererades med EBK-65 och kort bakkropp. Resten levererades ned EBK-66 och lång bakkropp kort bakkropp
    - Plattare och annorlunda cockpit fönster Bild
    - Korta luftintag Bild
    - Inget eller annorlunda Ir sikte under nosen. Ir siktet som satt på planet såg ut som en kil på undersidan av nosen IR-sikte
    - Annorlunda instrumentbräda i cockpiten Cockpit bild
    - Annorlunda fentop Annorlunda fena och pitotrör
    - Annan placering och typ av pitotrör
    - Tidiga A hade annorlunda hjulsidor Bild
    - Annorlunda luftintag på ryggåsen, kortare kåpa på vänster och galler till höger
    - Spetsigare noskon
Beväpning
  • - Två 30mms automatkanoner, en i varje vinge
    - Rb-24B Sidewinder Rb-24B
    - 13.5cm Attackraketer(ARAK) ARAK
    - Fälltank
Beväpningsalternativ
J 35B
  • - Det längre utblåset (som J35F/J)
    - Korta luftintag (Som J35A)
    - Plattare och annorlunda cockpit fönster (Som J35A)
    - Inget IR sikte under nosen
    - Annorlunda instrumentbräda i cockpiten (samma som J35A) Cockpit bild
    - Annorlunda fentop (Som J35A)
    - Annan typ och placering av pitotrör (Som J35A)
    - Annorlunda luftintag på ryggåsen, kortare kåpa på vänster och galler till höger (J35A)
    - Spetsigare noskon (samma som J35A)
    - En Fälltank
Beväpning
  • - Två 30mms automatkanoner, en i varje vinge
    - Rb-24B Sidewinder Rb-24B
    - 13.5cm Attackraketer (ARAK) ARAK
    - 7,5 cm Jaktraketer (JRAK)
Beväpningsalternativ

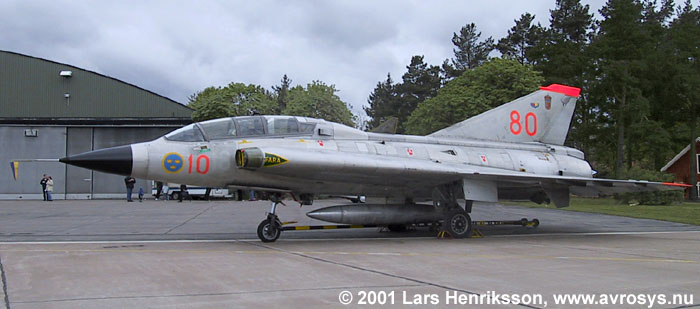

J 35C
  • - 25 av de första J35A togs tillbaks till SAAB och konverterades hade EBK-65 och alltså kort bakkropp
    - Korta luftintag
    - Vertikala fenor på undersidan av yttre delta Syns tydligt på denna bild
    - Vissa fick spinnskärmsbehållare akter om fenan Bild
    - Samma fenarrangemang som J35A/B
    - Ingen stänkskärm på främre nosstället
    - En centrumtank
    - Annorlunda Framkopp och cockpit
    - Spetsigare noskon (som J35A/B)
J 35D
  • - Första versionen med långa luftintag (samma som Hasegawas sats)
    - Plattare och annorlunda cockpitfönster (J35A)
    - Långt utblås (samma motor som E/F/J)
    - Samma fena som F och J
    - Samma cockpit som F/J men med annorlunda solskydd för radarskärmen
    - Första Draken versionen med två Fälltankar
    - Samma noskon som F/J
Beväpning
  • - Två 30mms automatkanoner, en i varje vinge
    - Rb-24B Sidewinder Rb-24B
    - Rb-24J Sidewinder (efter 1978) Rb-24J
    - 13.5cm Attackraketer(ARAK) ARAK
    - 7,5 cm Jaktraketer (JRAK)
Beväpningsalternativ S 35E
  • - Baserades på D modellen så har samma fena, intag och utblås:
    - Kameranos Bild
    - Automatkanonerna var också utbyta mot två kameror Bild
    - Remsfällare och motmedel (apparat 15 var två kapslar på vardera sida av vingarna samt bakkroppen Bild 1Bild 2
    - Annorlunda instrumentering i cockpit Bilder
    - Möjligheten att bära 4 fäll tankar Bild
    - Fanns med två cockpitfönster arrangemang en del med samma som A-D och 30 st med samma som F/J Äldre utförandet Nyare utförandet
Under vingarna J 35F
  • Levererades i flera versioner:
    J35F
    • - Inget IR sikte under nosen
      - Samma äldre ruta som J35D
J35F1
  • - Inget IR sikte
    - Nyare rundare ruta
    - Nya långa luftintag på höger och vänster sida av ryggåsen
    - Trubbigare nos
J35F2
  • - IR sikte under nosen
    - Trubbigare nos
    - Nya rundare cockpitfönster
    - Nya längre luftintag på höger och vänster sida av ryggåsen
Beväpning
Ny avionik tillät draken för första gången bära radarstyrda missiler. Den nya avioniken krävde dock att barbords AKAN monterades bort.
Hade 2 st Fälltankar (FT).
  • - 1 st 30 mm automatkanon
    - Rb 24B/J (motsvarande AIM-9B/J) Rb-24B Rb-24J
    - Rb 27 (radarsökande missil (AIM-26B) Rb-27
    - Rb 28 (IR sökande missil (AIM-4C) Rb-28
    - 13.5 mm Attack raket ARAK
    - 7.5 mm jaktraket
Beväpningsalternativ J 35J
  • - Samma utseende externt som J35F2 Endast avionik.
    - J35J kunde bära Rb-24B/J på nyinstallerade balkar under luftintag
    - Kunde bära upp till 4 st Fälltankar (FT).
Beväpning
  • - 1 st 30 mm automatkanon
    - Rb 24B/J (motsvarande AIM-9B/J) Rb-24B Rb-24J
    - Rb 27 (radarsökande missil (AIM-26B) Rb-27
    - Rb 28 (IR sökande missil (AIM-4C) Rb-28
    - 13.5 mm Attackraket ARAK
    - 7.5 mm jaktraket
Beväpningsalternativ Modeller
1/48
J35A
Behövs tidiga: Behövs sena: Extra: J35B
Behövs: Extra: J35C
Behövs: Extra: J35D
Behövs: Extra: S35E
Behövs:
Hasegawa S35E/RF-35 (innehåller korrekta dekaler)
eller Extra: J35F
Extra: J35J
Extra: Dekaler:
  • -Two bobs Acro Deltas (J35B)
    -Two bobs J35F1
    -Two bobs J35J
    -Zots decals J35F/J
    -Euro decals J35 draken (alla versioner förutom J35C)
    -Euro decals fluorescerande ö-68 rutor
    -RBD Flottiljmärken
    -Red bolt Fara skyltar äldre stil
1/72
Denna information utgår ifrån att man använder Hasegawas släpp av J35 F/J draken i 1/72
J35A
Behövs tidiga: Behövs sena: Extra: J35B
Behövs: Extra: J35C
Behövs: Extra: J35D
Behövs: Extra: S35E
Behövs: Extra: J35F
Extra: J35J
Extra: Dekaler:
  • Flying color aero decals SAAB 35F/J
    Two bobs J35F/J
    Euro decals saab 35 numbers
    Euro decals fluorescerande ö-68 rutor
    Red bolt äldre fara skyltar
1/144 Jakob
Senast redigerad av 24 jfall, redigerad totalt 21 gång.
Jakob Fall
AP

Nicklas Karlén
Inlägg: 739
Blev medlem: 25 jan 2012, 22:00
Namn: Nicklas Karlén
Ort: Norrköping

Re: Kännetecken versioner SAAB J35 draken

Inlägg av Nicklas Karlén » 18 nov 2013, 12:43

S 35E fanns även med samma huv som F/J maskinerna. Dessa var nybyggda kärror (30st), de med den äldre rakare huven var ombyggda D maskiner. Remsfällare kunde bäras på en av vingbalkarna. Motmedelsytemet apparat 15 fanns och var bl.a fackelfällare på bakkroppen och små antenner ute på vingarna. Det fanns även ett IR sikte innan det kom på F2/J versionerna. Det syns som en liten "kil" på undersidan på en del maskiner.

J versionen kan/har två extra vapen balkar för Sidwinder under luftintagen. Den kan bära 4 extra tankar mot 2 på F/D

Nicklas
Senast redigerad av 1 Nicklas Karlén, redigerad totalt 18 gånger.
Vid tider av oro och fara för staten, åkallar vi Gud och hyllar soldaten.

När faran är över och fyllda blir faten, då glömmer vi Gud och föraktar soldaten

Jan Holmqvist
Inlägg: 195
Blev medlem: 25 jan 2012, 22:30
Ort: Karlskrona
Kontakt:

Re: Kännetecken versioner SAAB J35 draken

Inlägg av Jan Holmqvist » 18 nov 2013, 12:48

J 35A med den tidiga IR-siktet?
mvh, Janne
IPMS Sydost

Mats Averkvist
Inlägg: 884
Blev medlem: 26 jan 2012, 19:24
Ort: Strömsnäsbruk
Kontakt:

Re: Kännetecken versioner SAAB J35 draken

Inlägg av Mats Averkvist » 18 nov 2013, 12:57

E kunde ha 4 dunkar undertill.

jfall
Inlägg: 677
Blev medlem: 07 feb 2012, 00:00
Namn: Jakob Fall
Ort: Sollentuna, Stockholm

Re: Kännetecken versioner SAAB J35 draken

Inlägg av jfall » 18 nov 2013, 13:19

Det fanns även ett IR sikte innan det kom på F2/J versionerna. Det syns som en liten "kil" på undersidan på en del maskiner.
Är de dessa ir siktena du syftar på? Dessa ska enligt bilden vara J 35A som flög på tullinge. Var det så att de bara satt på J35A har nämligen inte sätt dem på bilder av B och D

jakob
Jakob Fall
AP

Emil Lindberg
Inlägg: 334
Blev medlem: 17 feb 2012, 15:53

Re: Kännetecken versioner SAAB J35 draken

Inlägg av Emil Lindberg » 18 nov 2013, 14:26

En del (alla?) SK 35C hade en fena på yttervingarnas undersida. En del hade spinnskärmsbehållare akter om fenan

jfall
Inlägg: 677
Blev medlem: 07 feb 2012, 00:00
Namn: Jakob Fall
Ort: Sollentuna, Stockholm

Re: Kännetecken versioner SAAB J35 draken

Inlägg av jfall » 18 nov 2013, 14:30

Emil Lindberg skrev:En del (alla?) SK 35C hade en fena på yttervingarnas undersida. En del hade spinnskärmsbehållare akter om fenan
Tack Emil!

Dessa hade jag glömt att ta med!

Jakob
Jakob Fall
AP

Björn B
Inlägg: 2813
Blev medlem: 13 jan 2012, 22:55
Namn: Björn Bäcklund
Ort: Stockholm
Kontakt:

Re: Kännetecken versioner SAAB J35 draken

Inlägg av Björn B » 18 nov 2013, 14:30

Luftintagen på ryggåsen skiljer väl också? Långa kåpor på F och J medan dom andra hade en kort kåpa på vänster sida och ett galler på höger. har jag för mig.

Glöm inta att bygga den första prototypen: Den hade den trevliga detaljen korrugerad plåt över jetutblåset. :D

Björn Fransson
Inlägg: 3258
Blev medlem: 25 jan 2012, 22:02
Ort: Närke
Kontakt:

Re: Kännetecken versioner SAAB J35 draken

Inlägg av Björn Fransson » 19 nov 2013, 09:37

Nosen är faktiskt något spetsigare på A-C. Knappt märkbart, men ändå. Cockpit i D är samma som F/J, men med ett annorlunda solskydd (?) runt radarskärmen. På F/J användes "struten" som inte finns med Hasegawas 48-låda, däremot i 72-boxen. Och så luftintagen på ryggåsen, precis så som Björn beskriver dem.

Extratankarna var ju nästan fabriksmonterade på Draken, så de bör kanske också vara med. Oftast flög man med två, utom E som ofta hade fyra och C som körde med en, mittmonterad.

Dessutom: Tidiga A hade andra fälgar och C har ett något modifierat nosställ, utan "stänkskydd" fram.

Andre B.
Inlägg: 3264
Blev medlem: 28 feb 2012, 19:31
Namn: Andre
Ort: Någonstans på västkusten...

Re: Kännetecken versioner SAAB J35 draken

Inlägg av Andre B. » 19 nov 2013, 14:03

Ok...

Sju versioner att bygga och fyra, eller kanske mer rätt tre tillgängliga modeller i 1/72 ute på marknaden - Hasegava, Airfix och Revell (samt Heller).
Vilka skall man utgå från och vilka skall man plocka delar av?

Hasegava är ju den bästa modellen i sig men går det att bygga samtliga versioner med den som "basbygge" ?
Finns det resindelar att skaffa som gör att man inte behöver skaffa och såga upp någon Airfix/Revell/Heller modell?

Mvh. Andre
