Hamnkran

[Horrocks]

Tvärstag och snedstag på plats samt nedre fäste.

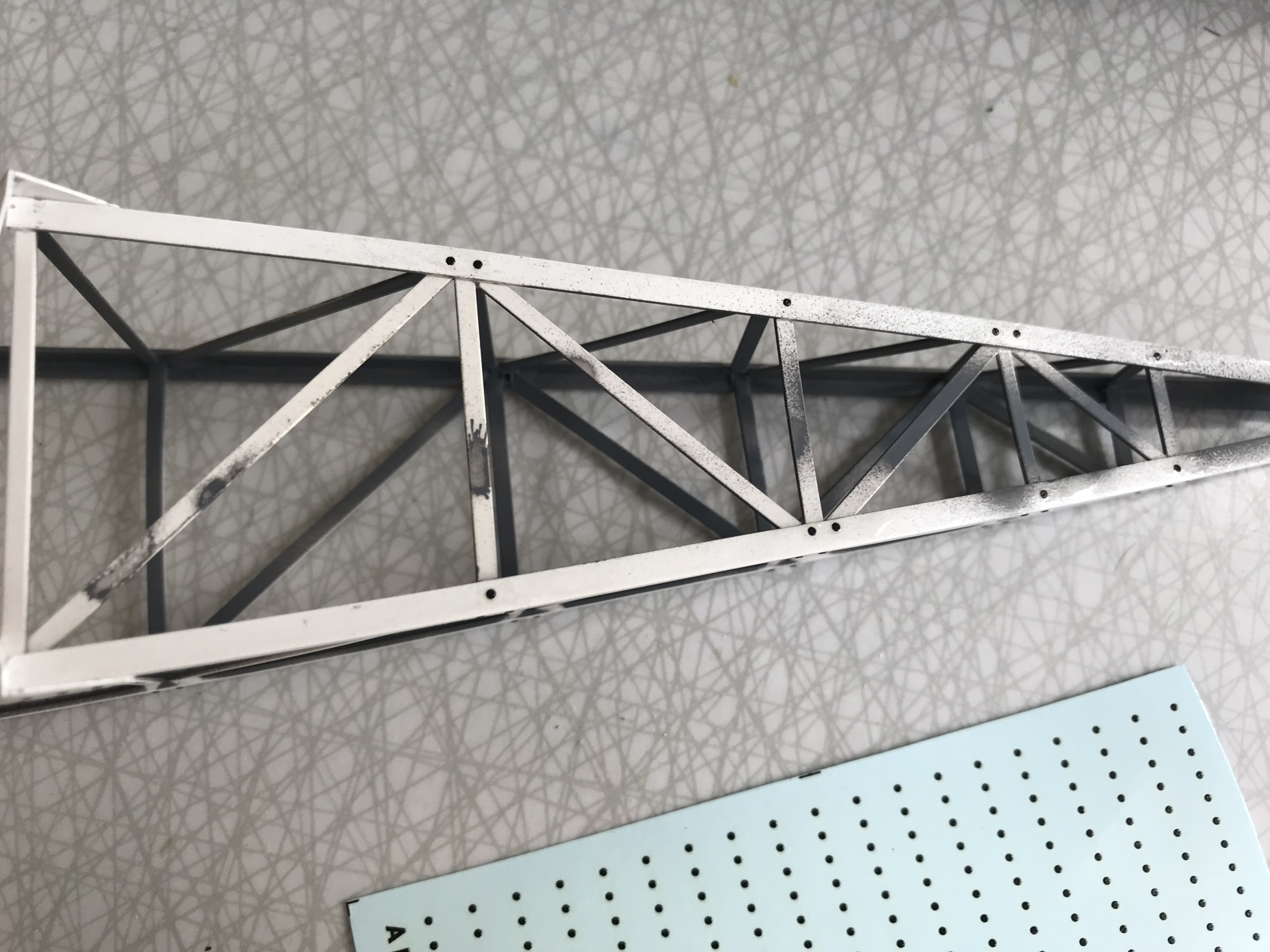

Jag tänkte testa att använda nitar i form av dekaler från Archer. Var lite fundersam om det inte skulle bli för liten upphöjning, men efter lite färg såg det ganska OK ut.

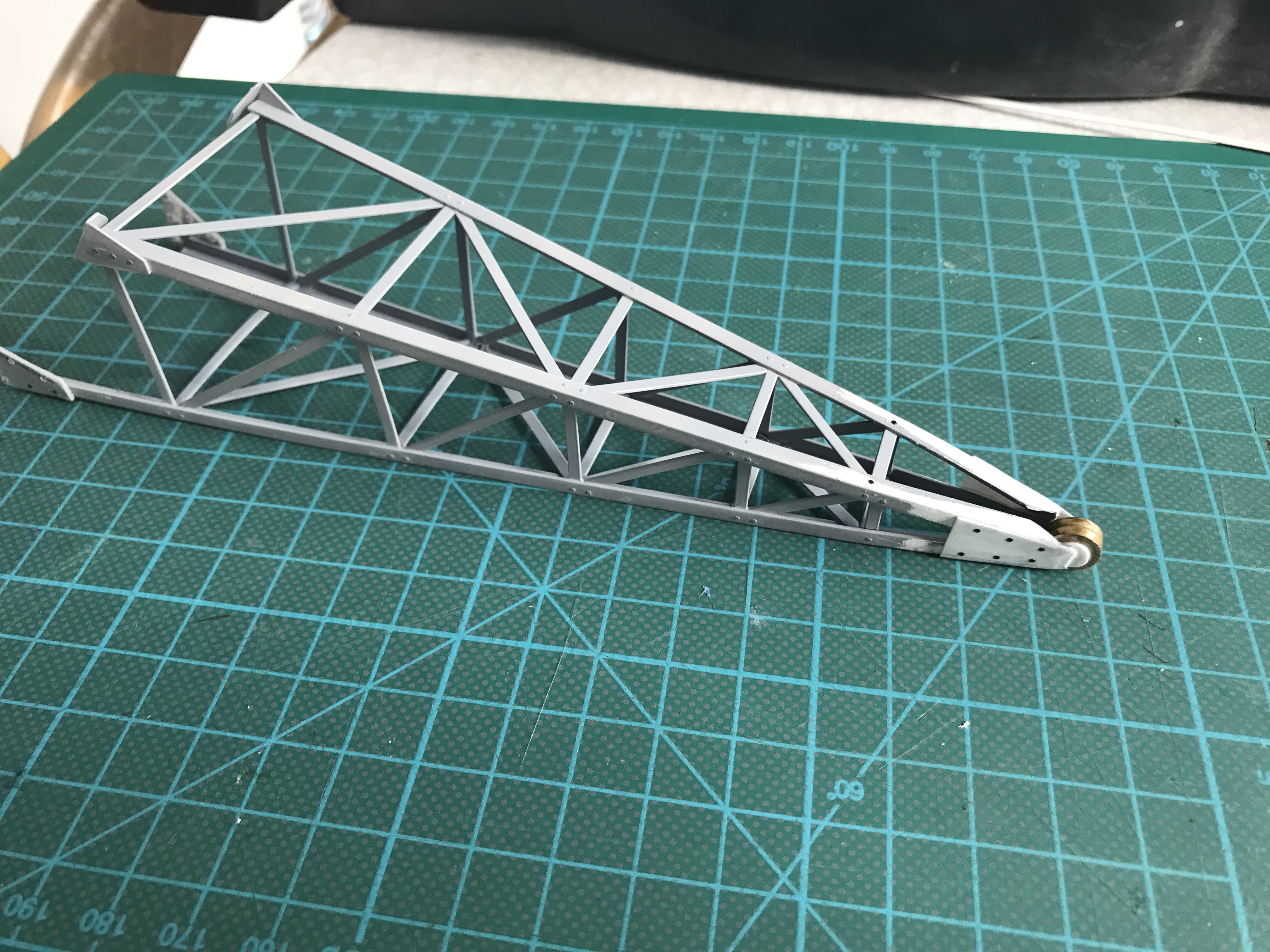

Monterar också hjul för wire och lägger till ytterligare några nitar.


[Horrocks]

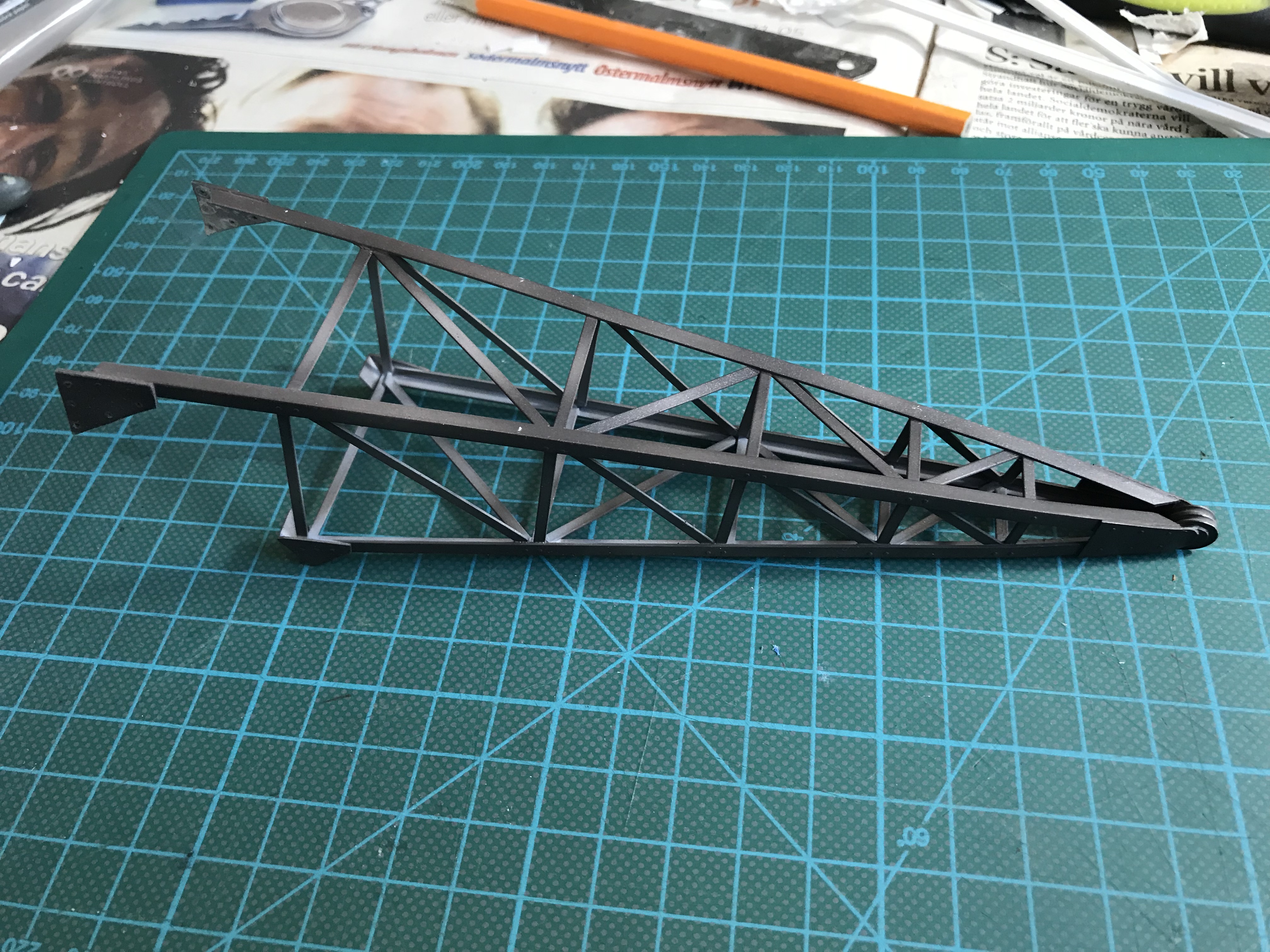

Efter yttterligare lite grundfärg körde jag på med Tamiya Iron som grund för kommande chipping.


Börjar också så smått med krantornet. Tanken är att kranen ska löpa på räls så jag har börjat tillverka hjul. Återanvänder bärhjul från en gammal T-26-byggsats och limmar en stansad rund skiva för att få ihop något som får utgöra järnvägshjul.

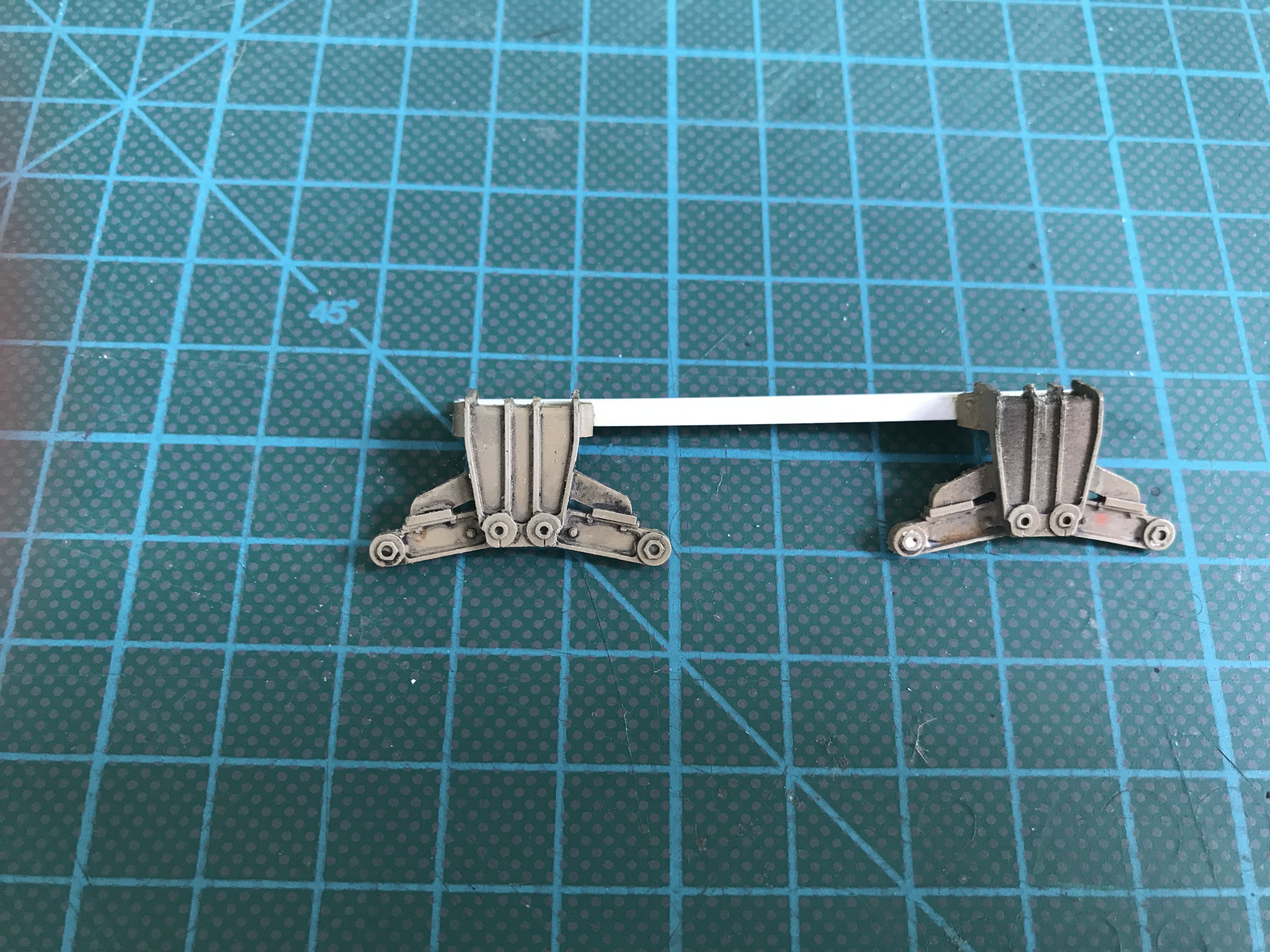

Som ram och hjulfäste tog jag Sherman/Grant-boggi från skrotlådan.


[hanfeh]

Mycket bra scratchbygge-beskrivning. Gillar den stegvisa "instruktionen" skarpt. Och fint blir det!

[Horrocks]

Tack, det är ett bygge utanför min komfortzon så det ska bli kul att se om det funkar hela vägen.

Stötte f.ö. på en bra närbild på F2-kranen som du säkert redan har, men om inte så lägger jag upp den.


[Horrocks]

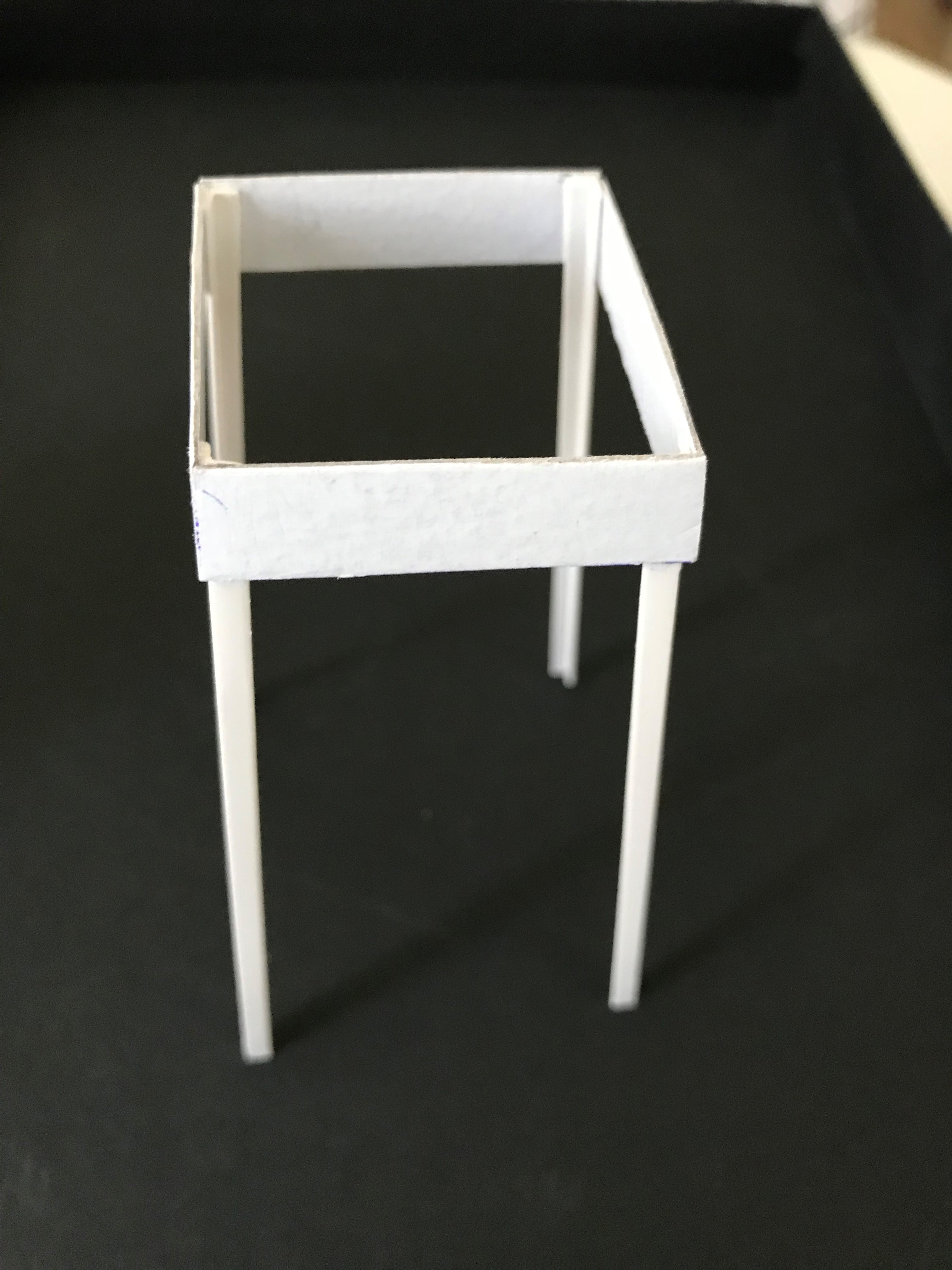

Börjat snickra ihop krantornet.

använd 2 (3).JPG (1.77 MiB) Visad 7603 gånger

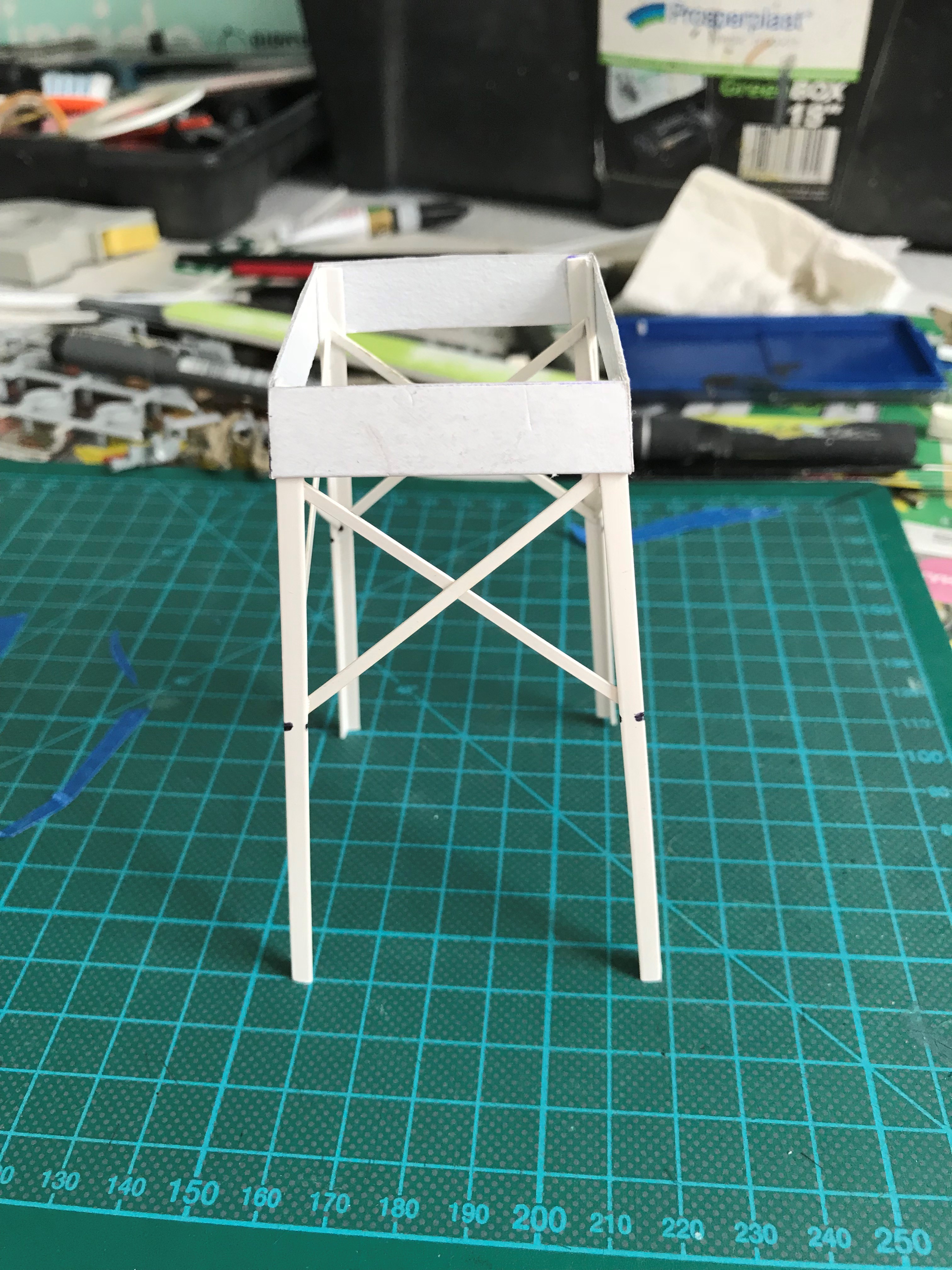

Första stagen på plats

använd 1 (3).JPG (2.15 MiB) Visad 7603 gånger

Ser lite snett och vint ut på bild, men det är (mest) fotografens fel.

[jojn]

Kul och spännande bygge att följa! Maskiner med tillhörande fackverkskonstruktioner har en hög dregelfaktor
Två frågor.
- hur gör du med beräkning av skalan, mått mm?
- hur blev det med val av lim?

Mvh
/Johan

[Horrocks]

Ja, det är något speciellt med fackverkskonstruktioner, rent visuellt om inte annat. Lite Mecanokänsla över det och inte särskilt svårt att bygga ihop av plast tack vare tillgången på plastprofiler.

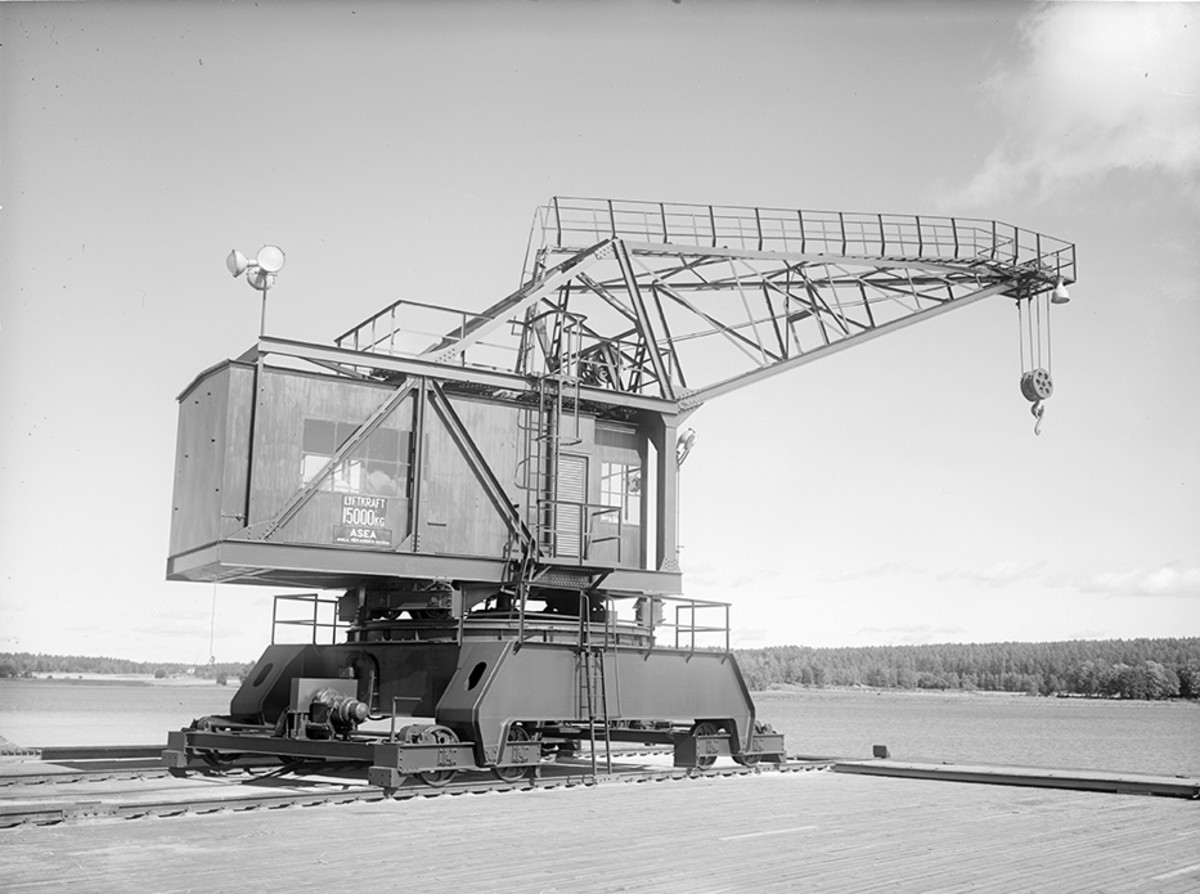

Eftersom jag har så bristfälligt info om mitt referensobjekt (bara den suddiga bilden i början) har jag tillåtit mig friheter. För bommen har jag utgått från andra kranar av ungefär rätt storlek och kapacitet och anpassat dimensioner av L-profiler. Placering av snedstag försöker jag göra liknande som på bilden. Det är inte jättesvårt att göra en hållfasthetsberäkning själv om man vill, men jag tog en genväg.

För tornkonstruktionen kommer jag försöka efterlikna det som går att utläsa från referensobjektet. Dimensioner är uppskattade utifrån de andra objekten på bilden. Det kommer bli den mest krävande delen av bygget, bl a plattformen som man kan se 2/3 upp på tornet kommer bli lite knepig att få till.

TETC funkar inte jättebra, men jag märkte att om man pressar hårt med mejsel eller liknande samtidigt som lägger på lim i skarven kan man få plasten att börja smälta ihop så att det håller. Detta är inte riktigt möjligt att komma åt och pressa hårt i alla fogar, så jag la en klick superlim på alla skarvar som inte syns för att det ska hålla. Förmodligen är det lättare att köra med superlim från början.

[Horrocks]

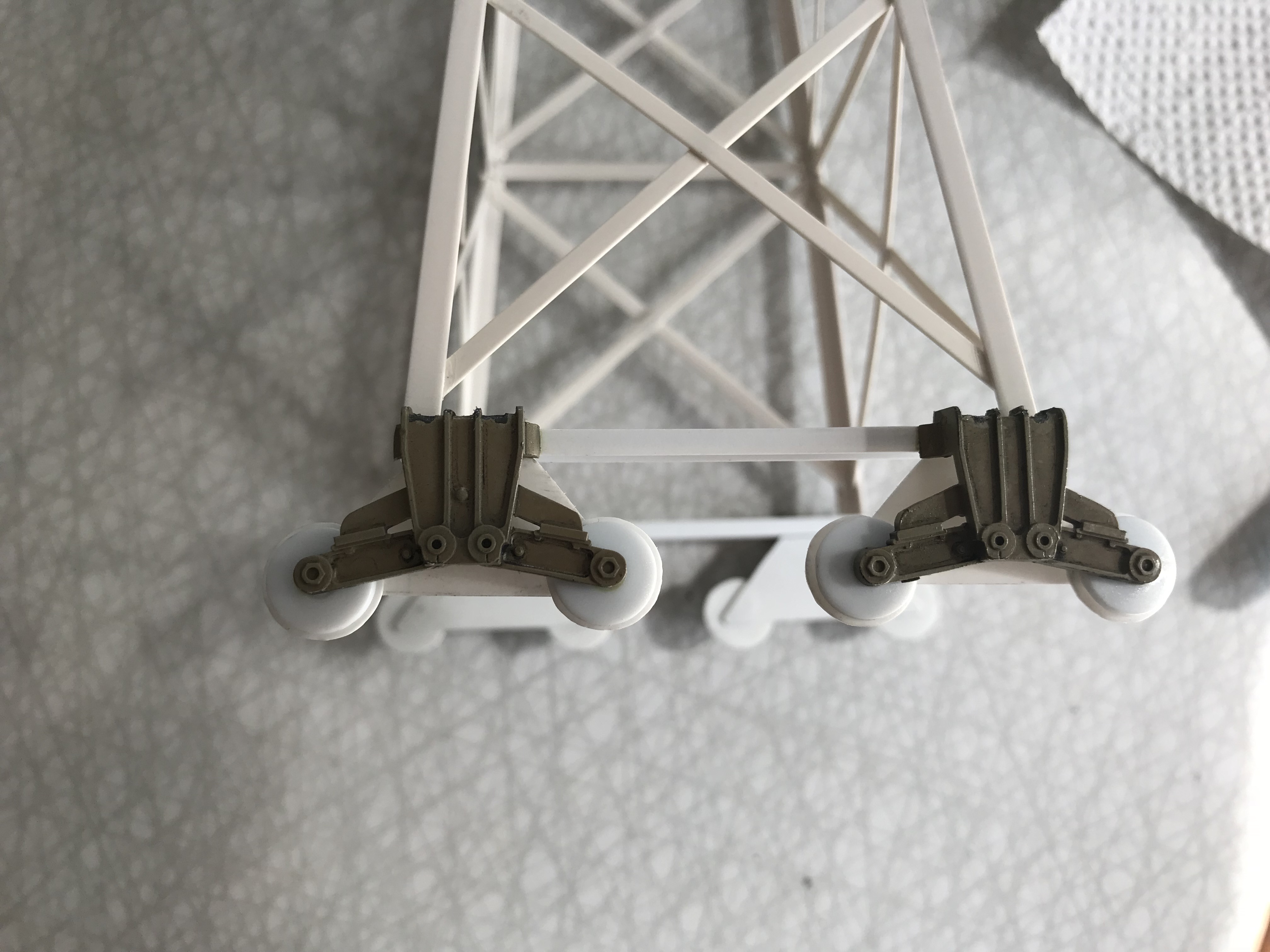

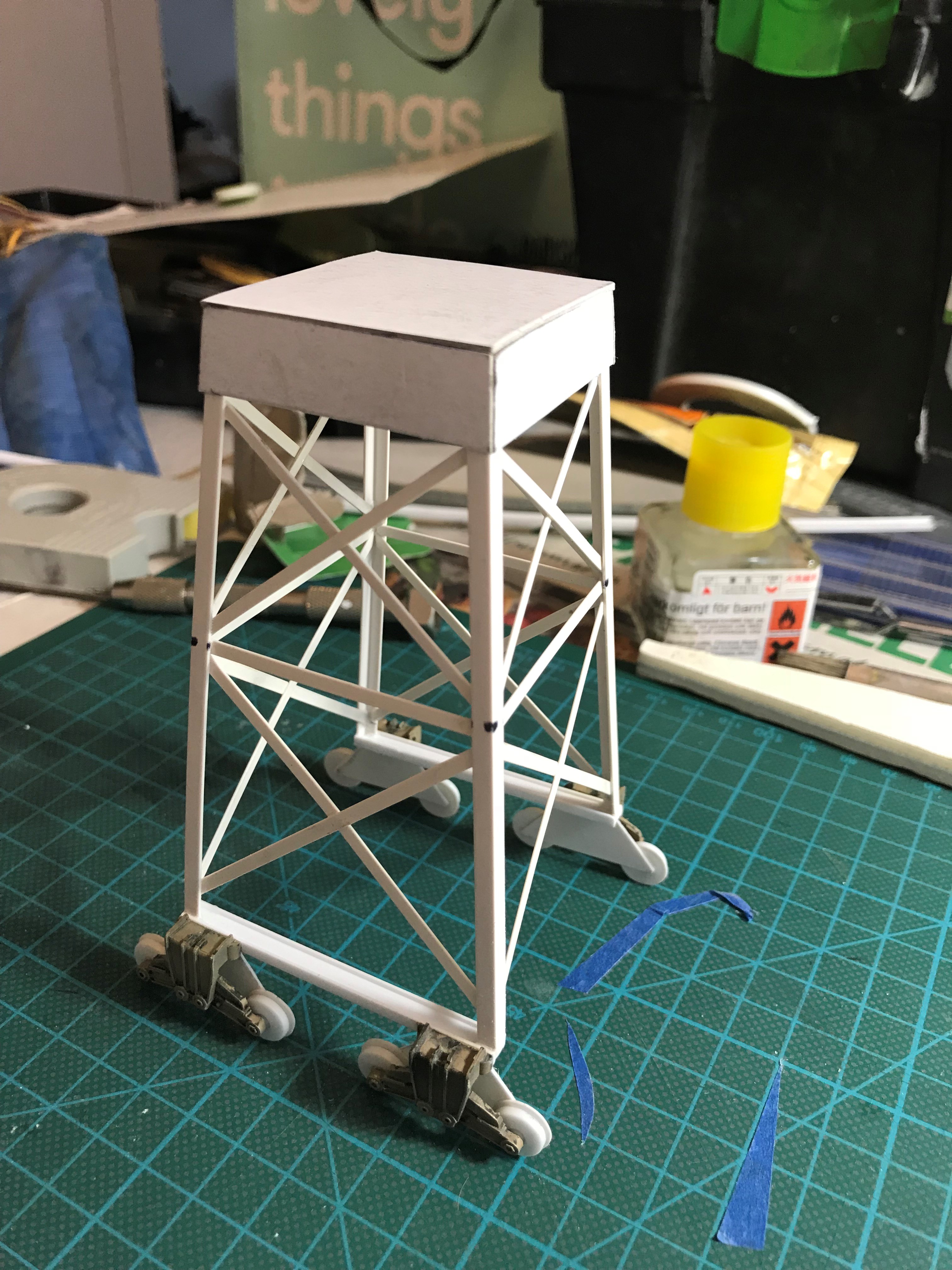

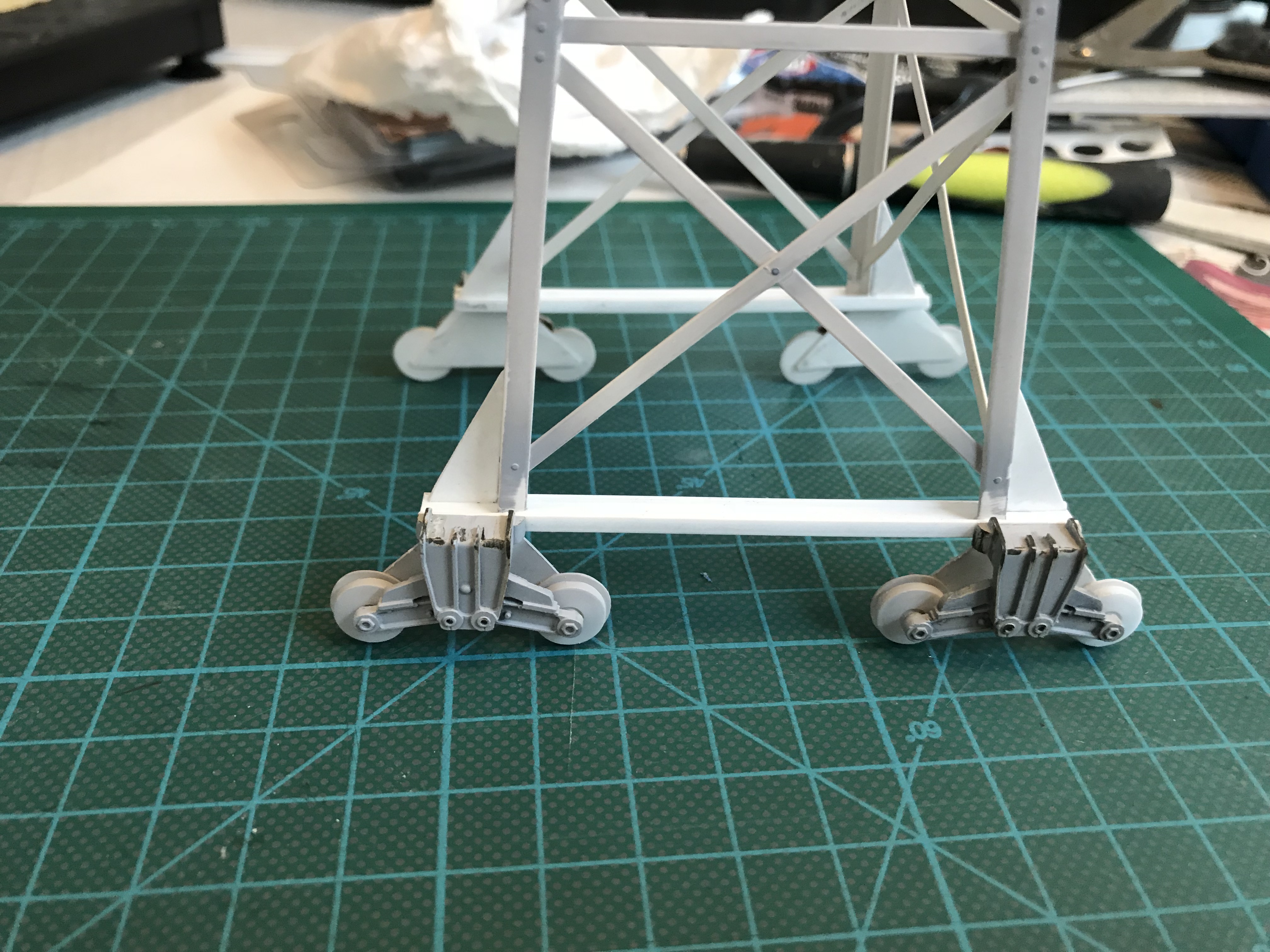

Fått dit resten av snedstagen och testmonterat underrede med hjul.

använd 3 (2).JPG (2.06 MiB) Visad 7510 gånger

använd 4.JPG (1.77 MiB) Visad 7510 gånger

Är inte helt nöjd med underredet. Ser lite för rangligt ut så jag kommer ev bygga om lite. En fördel med problemen jag har haft med TETC är att det går att använda det lite som en Post-it. Lätt att ta bort delen om man inte är nöjd och när det blir som man vill duttar man på lite superlim.

[Lerxzt]

En lustig Sherman där Johannes.. Kanske skulle slipa bort, eller lägga till något till boggisarna så de får ett annorlunda utseende så ursprunget inte blir så självklart? Annars är jag mycket imponerad.. Mycket snyggt scratcharbete.. Ska bli spännande att se fortsättningen!

Mvh Micke

[Horrocks]

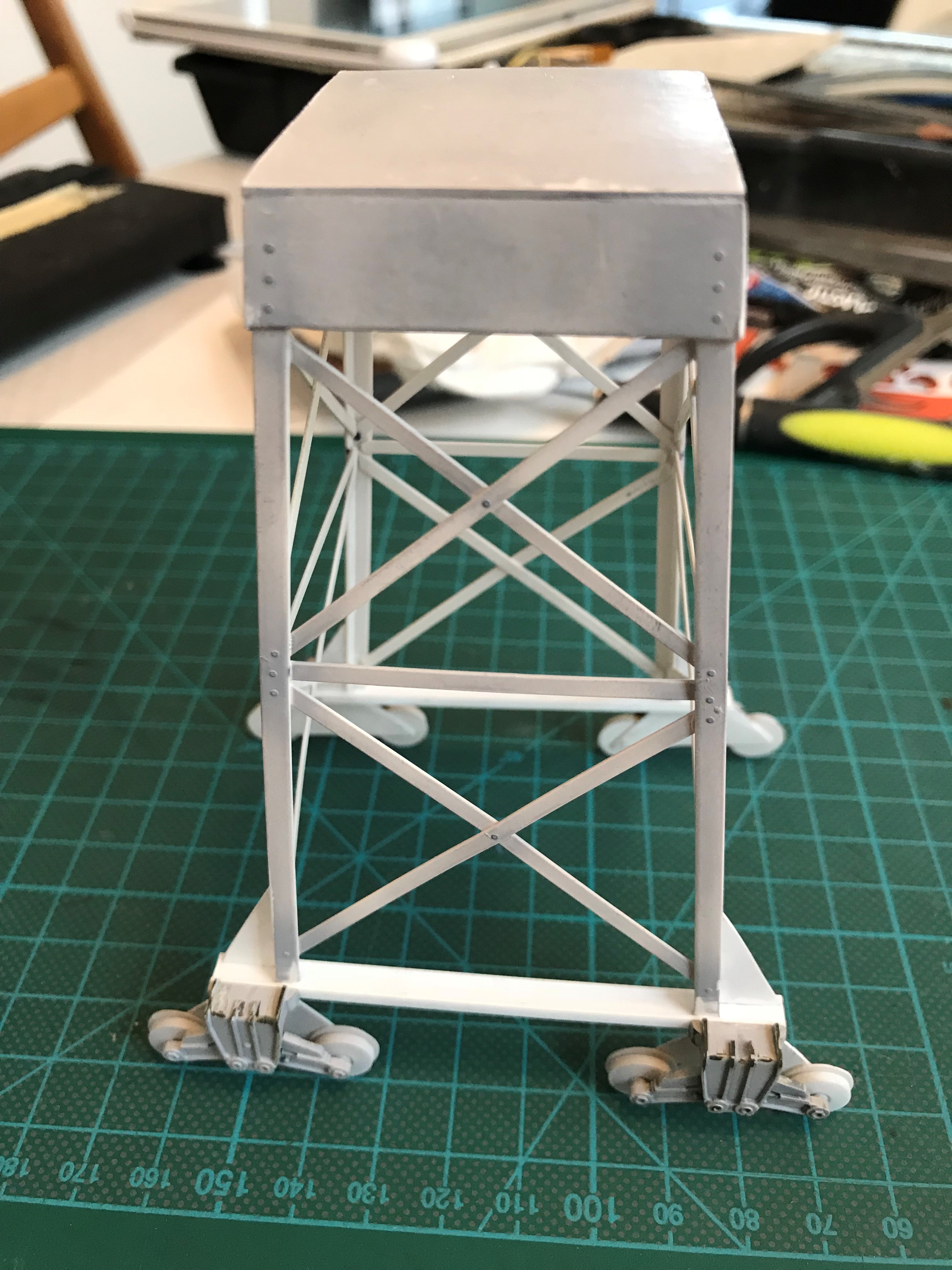

Jag bestämde mig för att bygga om underredet lite och breddade med 1cm på var sida. Började lägga till nitar också och la på lite grundfärg för att se ev defekter. Lite spackel och slipande behövs på ett par ställen.

använd 6.JPG (2.7 MiB) Visad 7475 gånger

använd 5 (2).JPG (1.85 MiB) Visad 7475 gånger

En lustig Sherman där Johannes.. Kanske skulle slipa bort, eller lägga till något till boggisarna så de får ett annorlunda utseende så ursprunget inte blir så självklart? Annars är jag mycket imponerad.. Mycket snyggt scratcharbete.. Ska bli spännande att se fortsättningen!

Mvh Micke

Jo, det blir lite väl uppenbart vad delarna kommer ifrån Jag kommer ev lägga till lite mer förstärkningar så får se hur det ser ut därefter.
