Matchbox Swordfisch 1/72

[jojn]

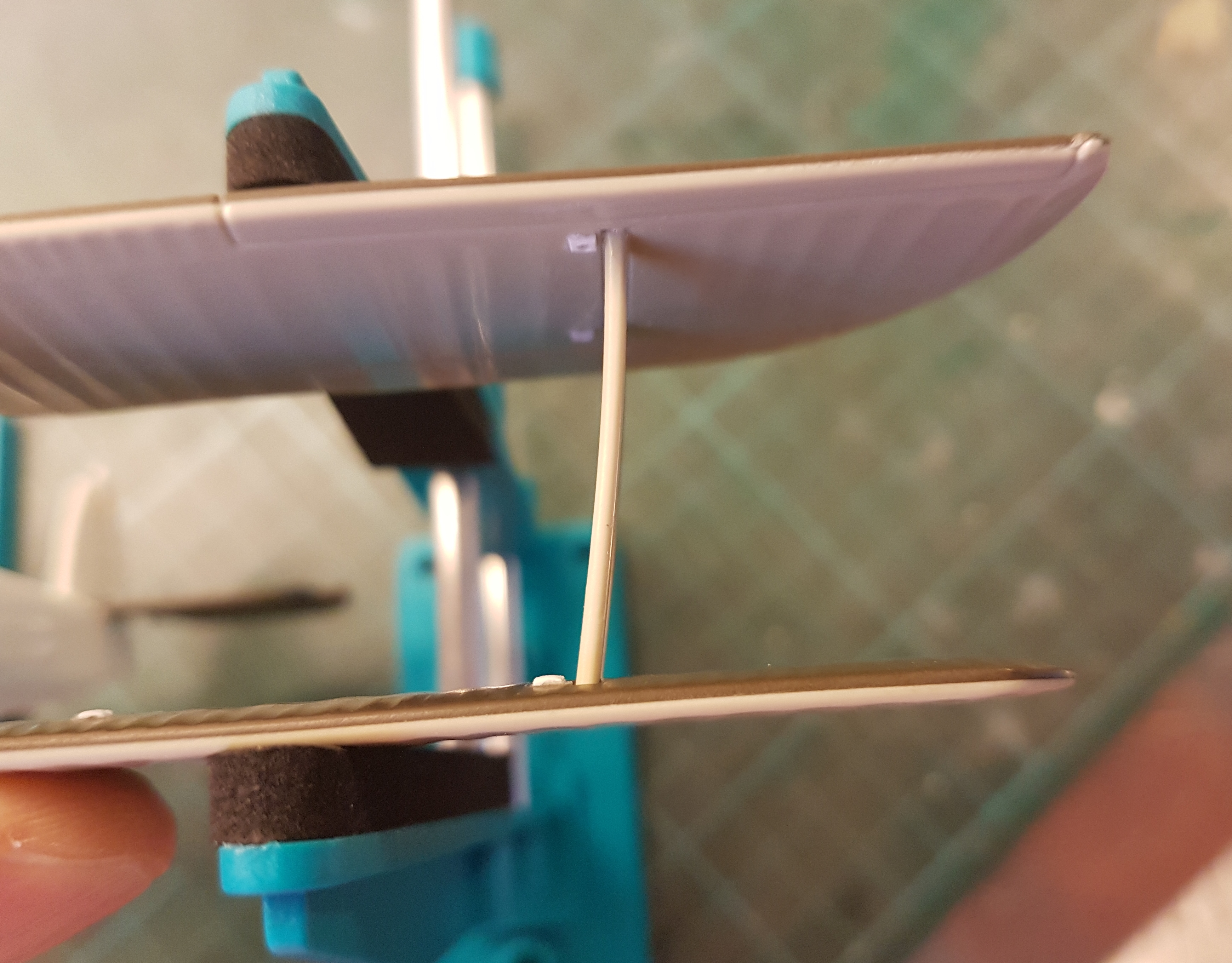

... men någon konstruktör har inte tänkt. Nu börjar kanske tidigare nämnda hopplösa modell visa sin rätta sida. Vinklarna på stagen var naturligtvis inte riktiga i sin originalpassning. Torrpassade och ser hur förvridet det kommer bli.

12 stag sneda.jpg (4.64 MiB) Visad 6990 gånger

Spänningen i stagen knäckte även ett stag.

14 trasigt stag.jpg (1.81 MiB) Visad 6990 gånger

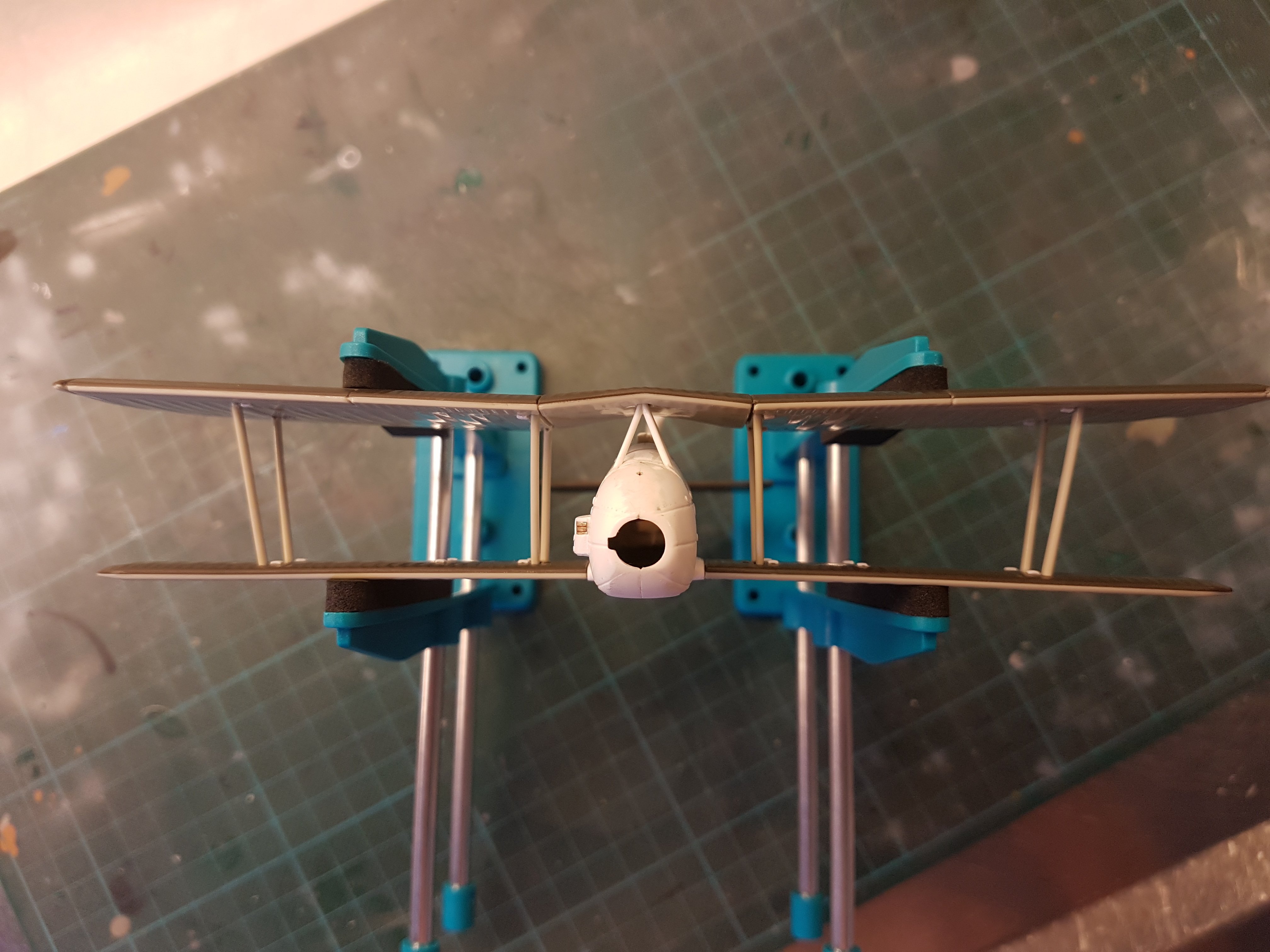

Lyckades lösa detta genom att torrpass hela vingsektionen med kroppen och pensla på bra med flytande Tamiyas extra tunt lim i den övre limningen. Spänningen släppte och stagen torkade i rätt vinklar.

15 Torrpassning.jpg (3.11 MiB) Visad 6990 gånger

Mvh
/Johan

[Stellan]

Hade närmast förträngt att även Matchbox gett ut det där flygplanet. Airfix första utgåva fick mig att sky Swordfish för alltid. Men det är alltid roligt att se när någon ger sig på ett hopplöst bygge och lyckas över förväntan! *ler*

Vänligast / André

Varför hopplöst?

[Andre B.]

Oj, imponerad!
Det där jobbet brukar få en landning på ett hangarfartyg att verka tämligen enkel.

Just den biten har varit Akilles hälen för många swordfish byggare.

/André

[Andre B.]

Hade närmast förträngt att även Matchbox gett ut det där flygplanet. Airfix första utgåva fick mig att sky Swordfish för alltid. Men det är alltid roligt att se när någon ger sig på ett hopplöst bygge och lyckas över förväntan! *ler*

Vänligast / André

Varför hopplöst?

Just biten att få vingarna att harmonisera med varandra och flygplanet i övrigt brukar vara en mardröm.

Airfix gamla utgåva var från 1958 och jag var inte jobbet vuxen att bygga den 20 år senare. Matchbox utgåva var väl inte mycket bättre när det gäller vingarna och stagen. Var aldrig med om att någon fick ihop någon av dessa modeller på den tiden...

/André

[Stellan]

Hade närmast förträngt att även Matchbox gett ut det där flygplanet. Airfix första utgåva fick mig att sky Swordfish för alltid. Men det är alltid roligt att se när någon ger sig på ett hopplöst bygge och lyckas över förväntan! *ler*

Vänligast / André

Varför hopplöst?

Just biten att få vingarna att harmonisera med varandra och flygplanet i övrigt brukar vara en mardröm.

Airfix gamla utgåva var från 1958 och jag var inte jobbet vuxen att bygga den 20 år senare. Matchbox utgåva var väl inte mycket bättre när det gäller vingarna och stagen. Var aldrig med om att någon fick ihop någon av dessa modeller på den tiden...

/André

Egentligen handlar det hela om tålamod och att limma sakerna i rätt ordning vid rätt tidpunkt.

[Andre B.]

Jo, men det tålamodet hade man ju inte som tio-åring. Men erfarenheten av en dålig modell fick man och bar med sig. Byggde två stycken Walrussar med likartade vingar vid samma tidpunkt. De blev färdiga och hängde med i många år...

/André

[jojn]

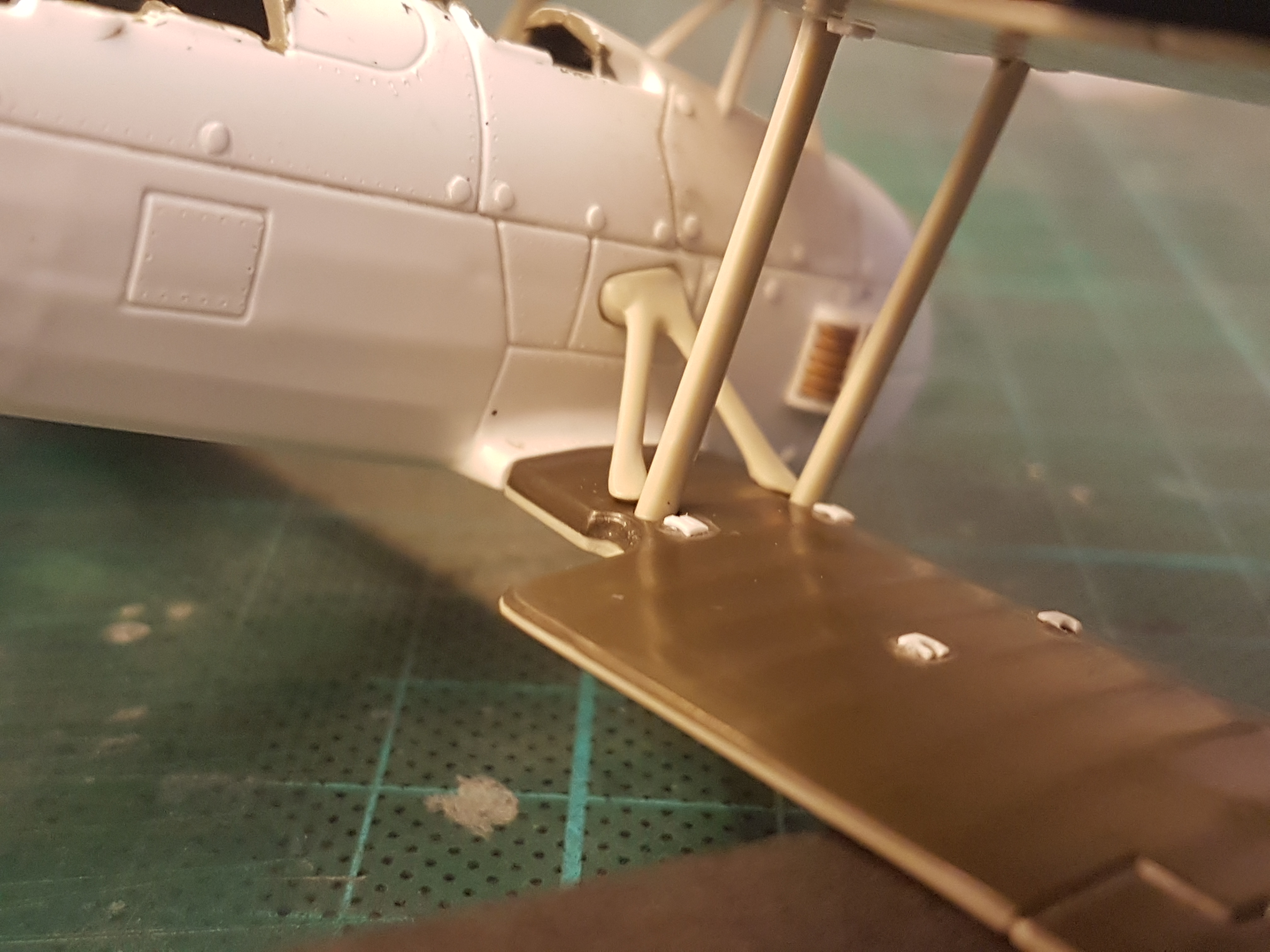

Jo, det var det där med att limma ihop saker i rätt ordning. Nu vis av passformen torpassade jag även stöden mellan vinge och kropp. Funkade fint. Matchbox kanske inte är så tokigt i alla fall.. . Min plan är att måla vingarna för sig och kropp med pålimmade stöd för sig.

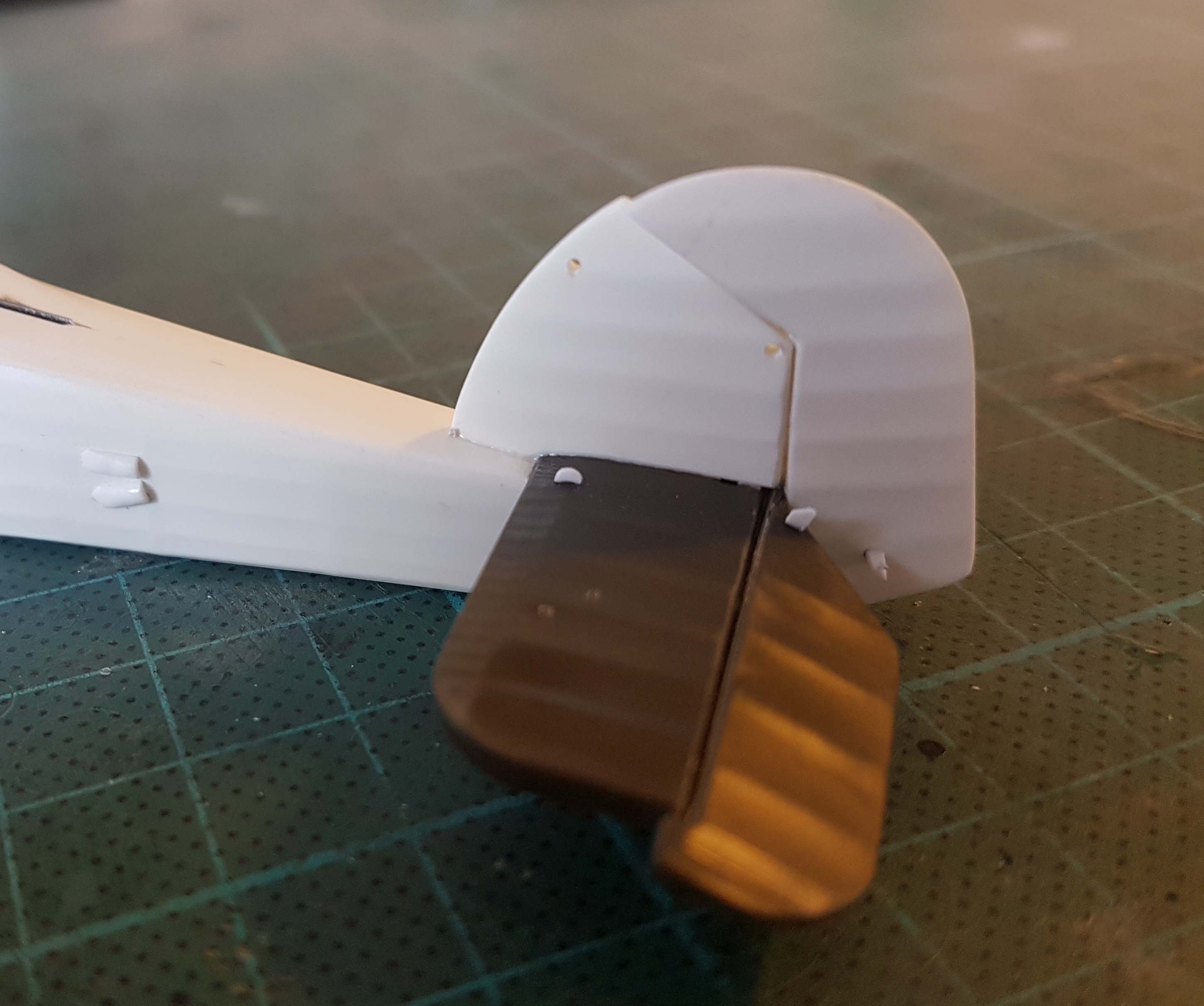

Arbetet fortsatte med att skära till och limma på vajerförare till bakkroppen. Kan nämnas att det var ganska svårt att få bakpartiet med vinge och fena på plats i rätta vinklar. Tekniken att lösa upp redan pålimmat gods med Thamiyas extra tunn kom till nytta igen.

16 linförare.jpg (3.48 MiB) Visad 6959 gånger

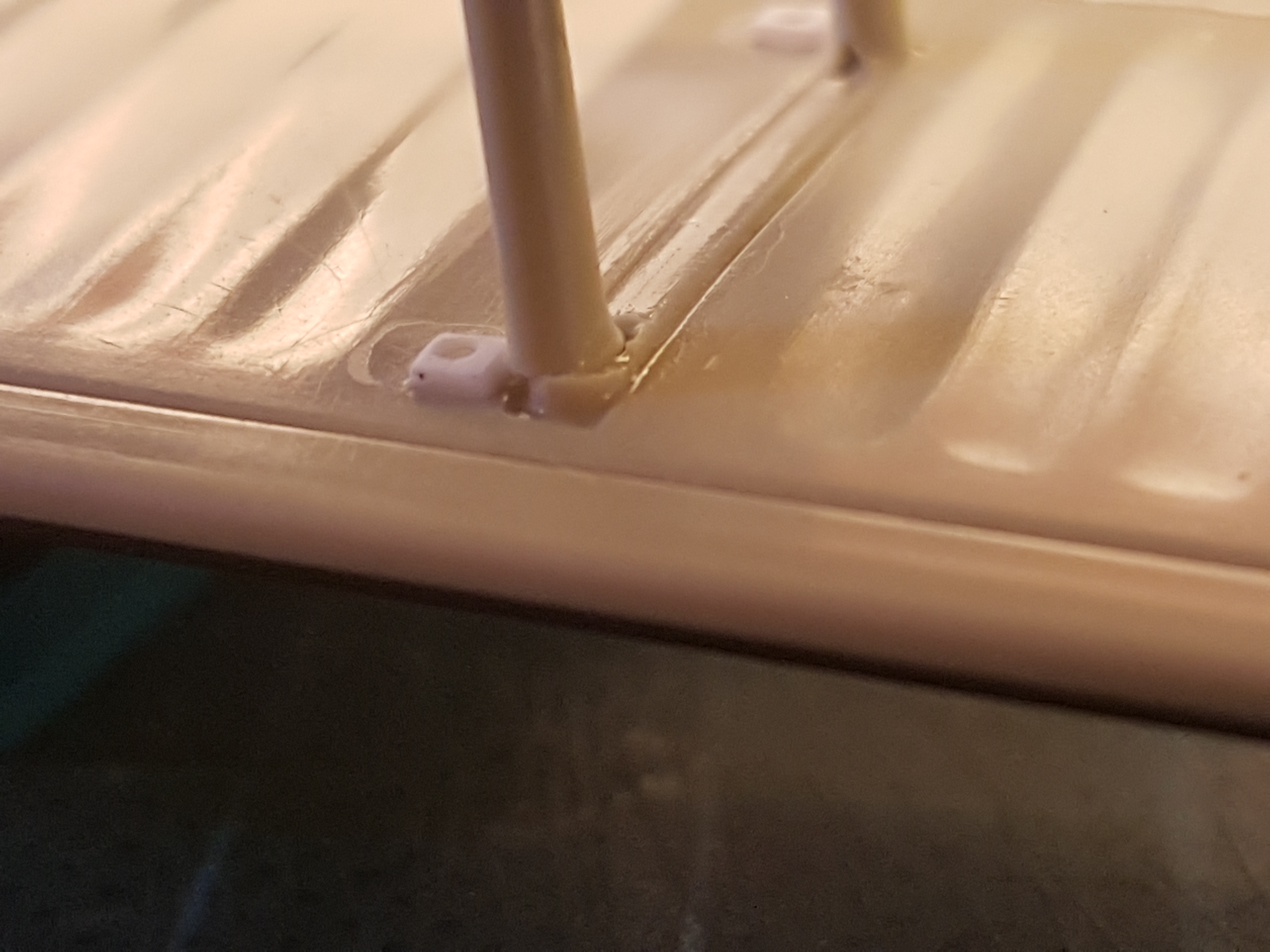

Med några småbitar av styren och blytråd tillverkades två enkla låsmekanismer för främre vingstagen (de som möjliggör att vingarna kan fällas in)

19 Låsmekanism klar.jpg (2.34 MiB) Visad 6959 gånger

Mvh
/Johan

[jojn]

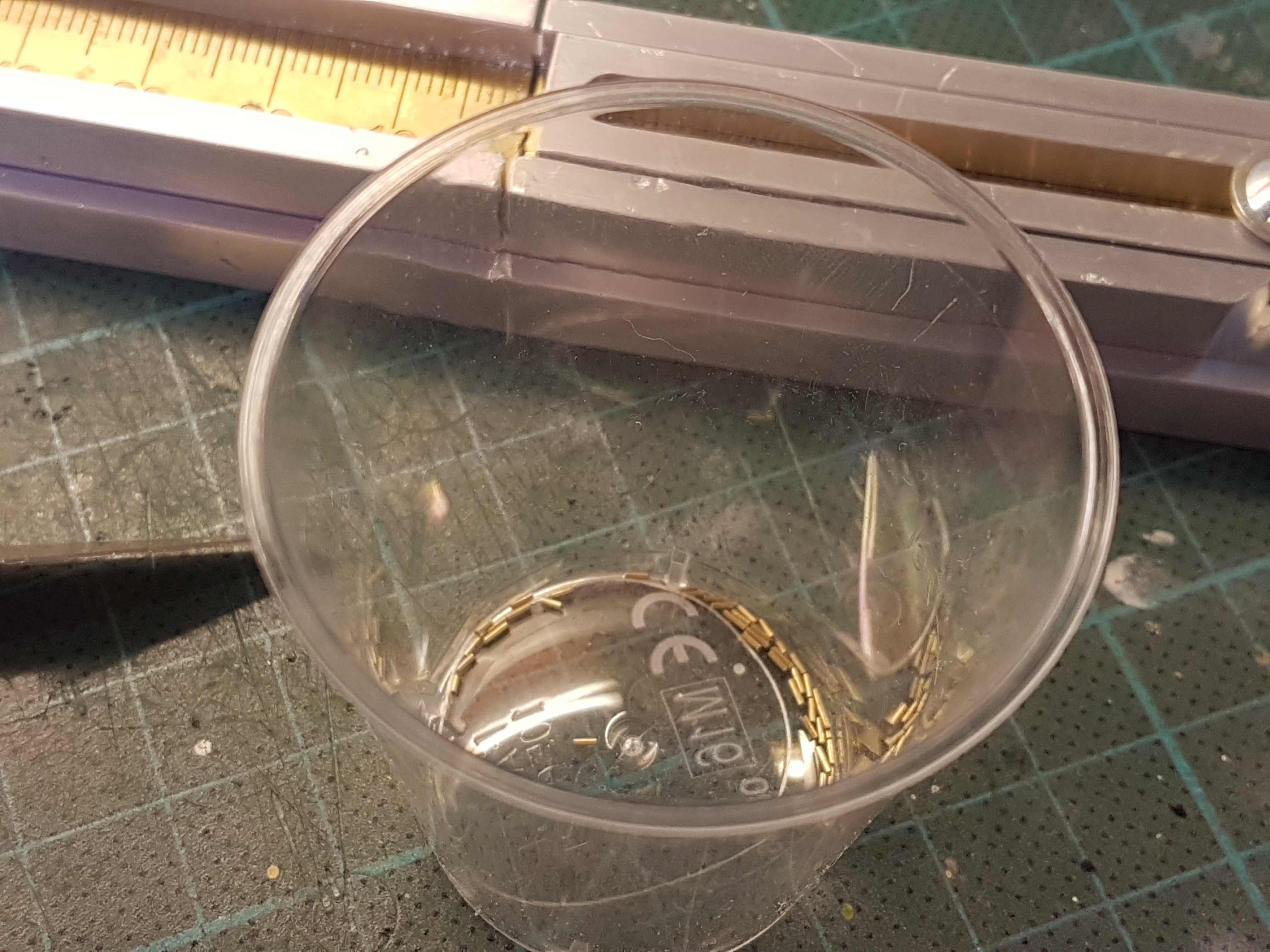

Dagens sista insats var att testa att göra de första riggningarna mellan vingstagen. Jag masstillverkade ett gäng små 0,3 mm mässingsrör om 1,5 mm styck. Mycket enklare än förväntat. Lade mässingsröret i ett litet aluminiumställ för sågning med ett stopp på 1,5 mm. Sen "rull-skar" med skalpell. Fungerade jättebra. Justerade öppningarna på de små mässingsrören med en säkerhetsnål som jag lät snurra något varv.

11 Till rigg.jpg (2.7 MiB) Visad 6957 gånger

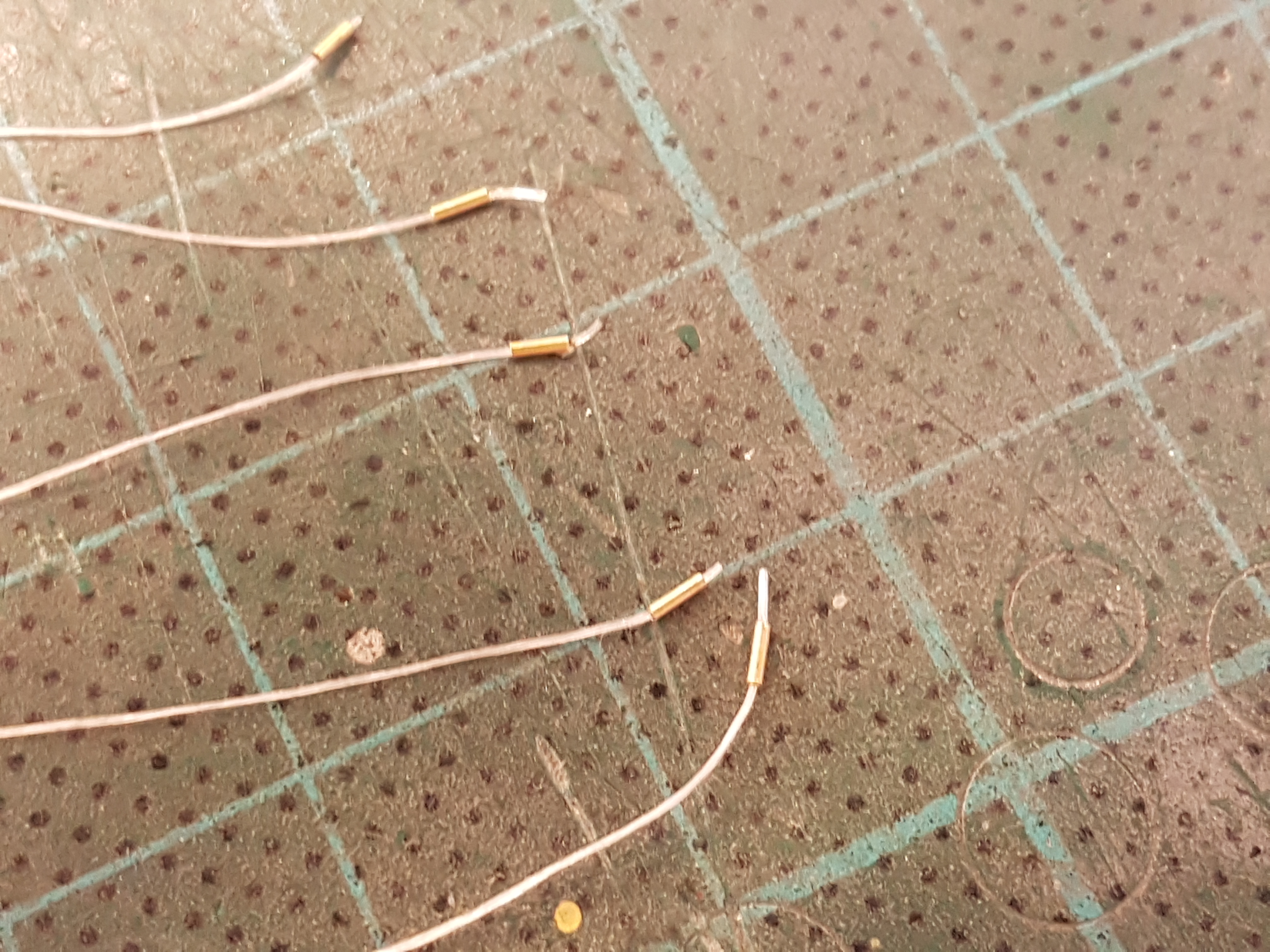

Sen träddes riggrådarna in i varje rör och ändarna doppades i lite superlim.


Därefter var det bara att dutta lite superlim i de borrade hålen i armhålorna på övervingens stag. Mässingsändarna med sina rigglinor stoppades in varje hål. Den andra änden av riggtråden superlimmades på enklaste sätt i andra änden (...som inte ska ha ett litet "rör" enligt alla bilder jag sett på nätet utan försvinner ner längst staget och undervingen). Slutlig dekoration var enkla stansade 1,5 mm styrenskrivor som limmades fast med Tamiya vanliga flytande lim i riggens korspunkter. Sjukt enkelt och väldigt snabbt. All mystik och oro för riggning försvann.. so far. Sen är jag hyggligt tveksam till om platt riggtråd alls kommer att märkas, tror inte det om jag ska vara ärlig.


Det här går fortare än planerat - men semester bidrar nog till hastigheten
Mvh
/Johan

[Stellan]

Ser jäkligt fint ut. Ytterligare ett utmärkt exempel på att det är byggaren och inte modellen det hänger på för ett bra resultat. Man kommer långt med lite finurlighet och ihärdighet. Att inte överdramatisera hjälper mycket. Ytterligare plus är att lägga detaljeringen där det märks mest och inte där bara där den som byggt modeller vet om det.

[commander]

Mästerligt! Så ska en slipsten dragas!
